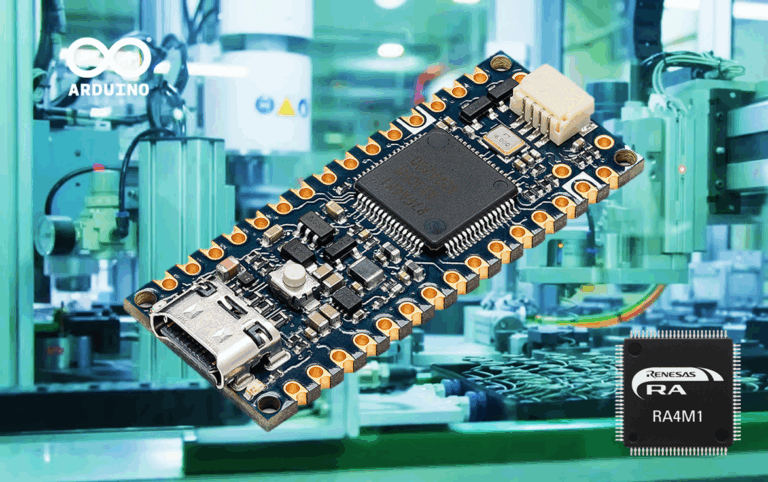

Arduino ha lanzado una potente placa de desarrollo con capacidades industriales: el Arduino Nano R4. Este nuevo integrante de la familia Nano comparte el mismo microcontrolador Renesas RA4M1 que utiliza el Arduino UNO R4, pero en un formato más compacto y flexible, ideal para integrarse en sistemas donde el espacio es limitado. Equipado con un potente microcontrolador de 32 bits con arquitectura ARM, ofrece un rendimiento superior y un diseño de montaje superficial, listo para integrarse directamente en sistemas industriales, así como en productos comerciales o de consumo.

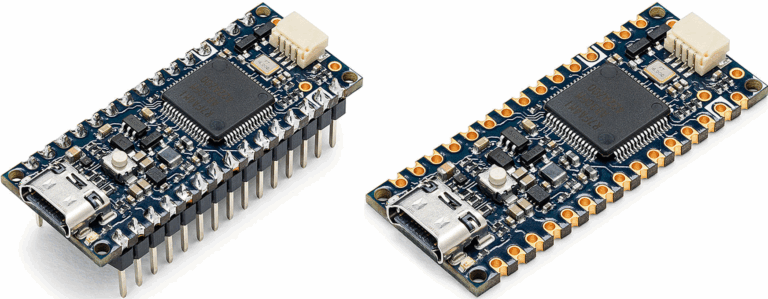

Además, el Nano R4 está disponible en una versión con conectores headers, compatible con placas de pruebas (breadboards) y sistemas plug and play. Esto lo convierte en una excelente opción tanto para estudiantes que se inician en la electrónica y la programación, como para diseñadores y desarrolladores que buscan llevar sus ideas desde la fase de prototipado hasta la producción final. Su precio es de $12.10 dólares para la versión sin headers y $13.30 dólares para la versión con headers preinstalados.
Especificaciones generales Arduino Nano R4
El Arduino Nano R4 está basado en el microcontrolador RA4M1 de Renesas (R7FA4M1AB3CFM#HA0), que integra una arquitectura ARM con un microprocesador Cortex-M4 de 32 bits a 48 MHz. El microcontrolador dispone de 256 kB de memoria flash, 32 kB de SRAM y 8 kB de memoria EEPROM. La placa puede alimentarse con un voltaje de 6 a 21 V a través del pin Vin, o 5 V usando su conector USB-C. El Nano R4 cuenta con 21 pines de E/S digitales estándar, 8 canales analógicos y periféricos dedicados para comunicación I2C, SPI, UART y CAN.
Además, permite la conexión de una batería de respaldo para alimentar el reloj en tiempo real (RTC) incorporado. Esta batería también mantiene alimentado el control de activación, la memoria de respaldo del microcontrolador, la detección de bajo voltaje y la conmutación automática entre VCC y VBATT. Estas funciones resultan especialmente útiles cuando la placa se desconecta de su fuente de alimentación principal o cuando se producen caídas de voltaje.

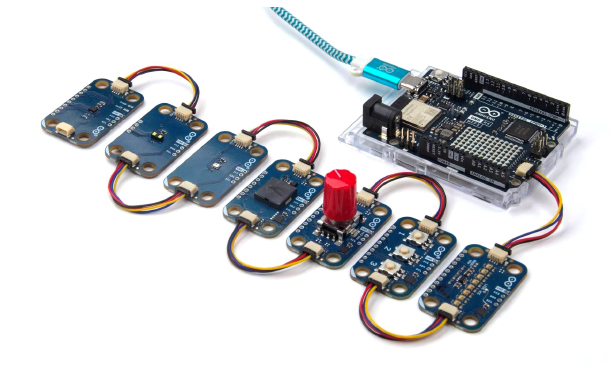

La incorporación de un conector Qwiic en la Nano R4 facilita la interconexión de una amplia gama de módulos, sensores y actuadores a través del protocolo de comunicación I2C. Este sistema permite la integración de los dispositivos Modulino de Arduino, como sensores de movimiento, distancia y temperatura, botones, zumbadores, pantallas LED y más, los cuales pueden implementarse fácilmente gracias a las bibliotecas disponibles en el ecosistema Arduino.
Aplicaciones con Arduino Nano R4
El Arduino Nano R4 es una placa versátil y potente, capaz de adaptarse a diferentes escenarios, desde proyectos educativos y prototipado rápido hasta sistemas industriales listos para producción. Gracias a su tamaño compacto, la robustez de su microcontrolador Renesas RA4M1, la interconexión Qwiic y el ecosistema Arduino, esta placa es una opción ideal tanto para principiantes como para desarrolladores avanzados que buscan soluciones confiables, eficientes y fáciles de implementar.
Principales aplicaciones:
- Sistemas industriales integrados
- Prototipos que escalan a producción
- Automatización del hogar
- Proyectos compactos de robótica y automatización
- Plataformas de hardware personalizadas
El Nano R4 permite desarrollar soluciones confiables en entornos industriales y convertir ideas en productos inteligentes listos para el mercado.

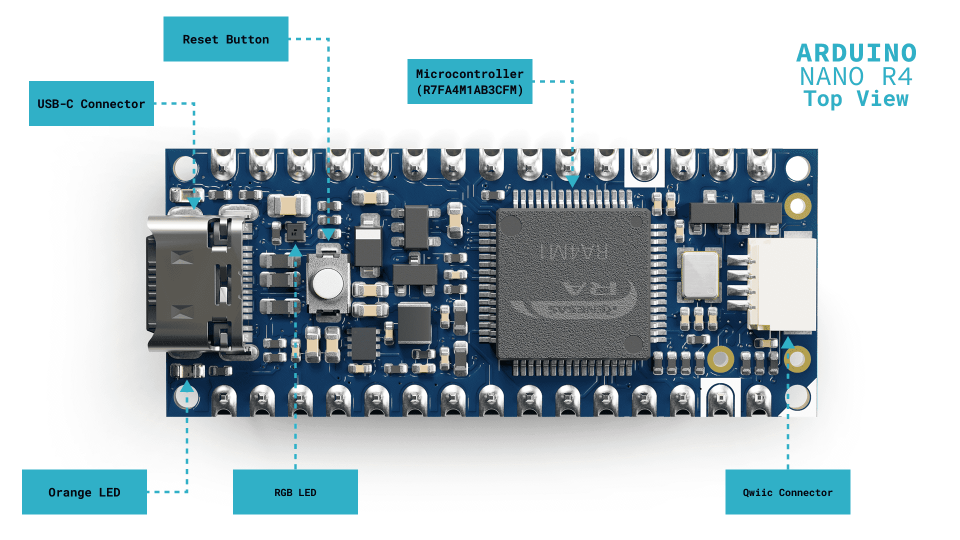

Características principales Arduino Nano R4
- Microcontrolador R7FA4M1AB3CFM Arm® Cortex®-M4 de 32 bits
- Frecuencia: 48 MHz
- Memoria Flash: 256 kB
- Memoria RAM: 32 kB
- Memoria EEPROM: 8 kB
- Conectividad USB: Puerto USB-C® para alimentación y datos
- Voltaje de entrada (VIN): 6-21 V / Alimentación a través de USB-C a 5 V
- Entradas digitales (GPIO): x21
- PWM: x6
- Entradas analógicas: x8, conversor analógico-digital (ADC) de 14 bits
- DAC 12 bits
- Amplificador operacional (OPAMP)
- Reloj de tiempo real (RTC): oscilador de cristal externo incluido
- Comunicación:
- UART x1
- I²C x2 (5V en pines A4, A5 y 3.3V a través de Qwiic)
- SPI x1
- CAN x1 (requiere transceptor externo)
- Dimensiones: 18 mm x 45 mm mm
- Temperatura de funcionamiento: -40 °C a +85 °C

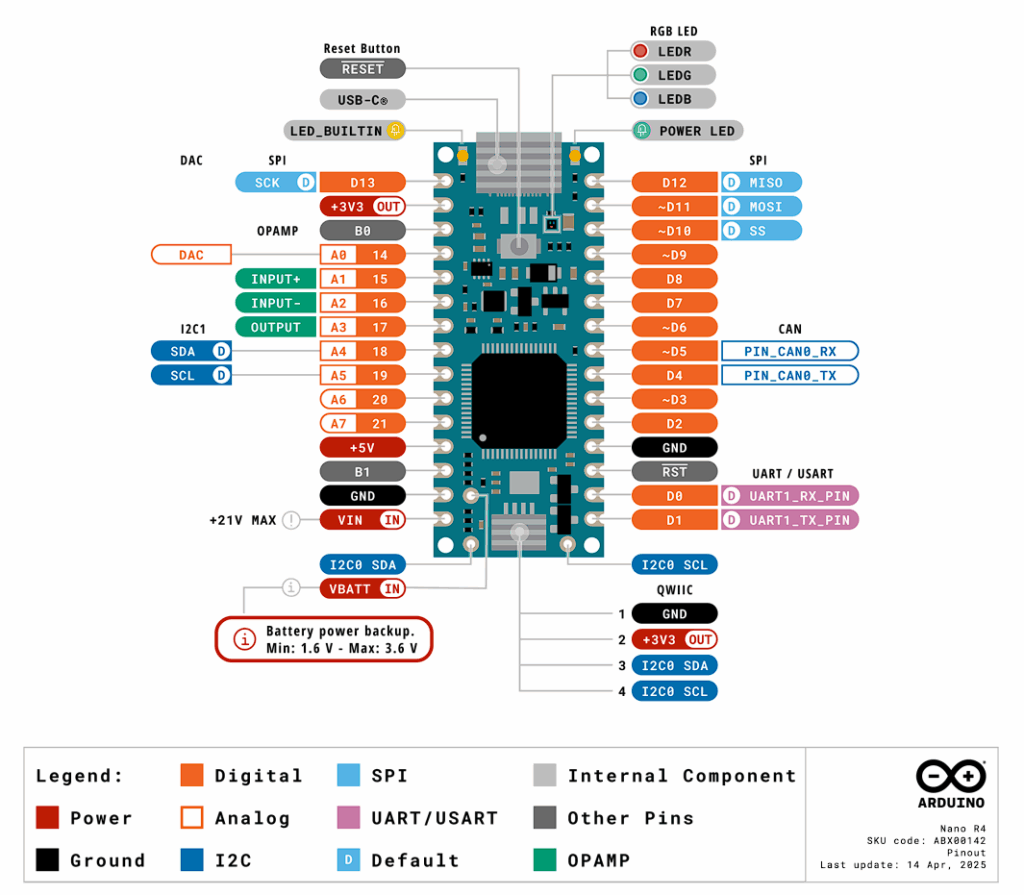

Diagrama de pines Arduino Nano R4
