Microchip ha lanzado un nuevo kit de evaluación Curiosity Nano que integra un controlador de señales digitales (DSC) de alto rendimiento de la serie dsPIC33A. Este microcontrolador destaca por sus periféricos especializados, diseñados para tareas de control de motores, conversión digital de potencia, detección avanzada, integración de interfaces táctiles y otros diseños de control en tiempo real. Además, integra funciones orientadas al cumplimiento de los más estrictos requisitos de seguridad. El kit está disponible a un precio de $9.90 USD en la tienda oficial de Microchip.

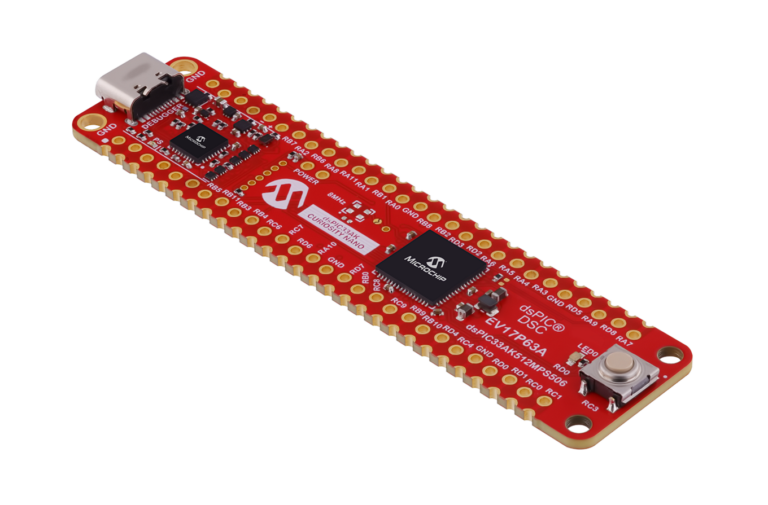

El kit de evaluación Curiosity Nano dsPIC33AK512MPS506 es una placa de evaluación basada en el controlador de señal digital dsPIC33AK512MPS506. Se trata de un DSC de 32 bits que opera a 200 MHz, con 512 KB de memoria Flash, 64 KB de SRAM y un coprocesador de unidad de punto flotante (DP-FPU) de precisión simple y doble. Incorpora ADCs de 12 bits con una tasa de conversión de hasta 40 MSPS y generadores de ocho pares (dieciséis salidas) con resolución de colocación de bordes finos (FEP) de hasta 78 ps. Además, integra un depurador con interfaz de puerta de enlace de datos y un puerto COM virtual (CDC), así como un conector USB-C que alimenta tanto al depurador como a un regulador de objetivo ajustable de 1.8 V a 5.5 V, controlado por el propio depurador.
El kit de evaluación es compatible con el ecosistema MPLAB de Microchip para su programación. También es compatible con la Curiosity Nano Base para placas Click (AC164162), que integra tres conectores mikroBUS, facilitando la implementación con módulos de sensores y actuadores Click de MikroElektronika. Asimismo, es compatible con el adaptador táctil Curiosity Nano (AC80T88A), lo que permite la expansión de hardware mediante las herramientas de desarrollo táctiles Xplained Pro de Microchip.

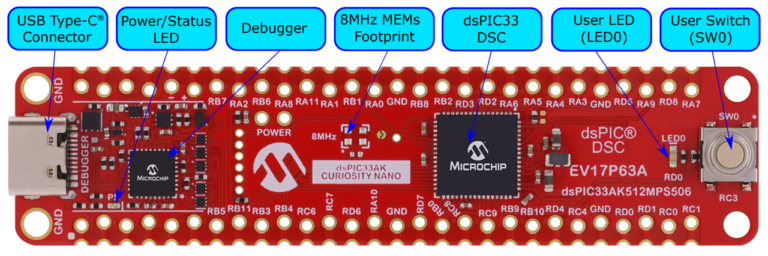

Características generales
- DSC dsPIC33AK512MPS506 de 32 bits y 200 MHz de alto rendimiento con DP-FPU, 512 KB Flash en paquete QFN de 64 pines
- Un interruptor de entrada de usuario y salida LED amarillo
- Huella para oscilador MEM de 8 MHz
- Características del depurador integrado:
- Programación/depuración del dispositivo de destino
- Interfaz de puerta de enlace de datos: un analizador lógico (DGI GPIO)
- Puerto COM virtual (CDC)
- Un LED verde de encendido y estado
- Alimentado por USB
- Voltaje objetivo ajustable:
- Regulador LDO MIC5353 controlado por el depurador integrado
- Voltaje de salida de 3,0 V a 3,6 V (limitado por el voltaje de entrada USB)
- Corriente de salida máxima de 500 mA (limitada por la temperatura ambiente y el voltaje de salida)
- Documentación

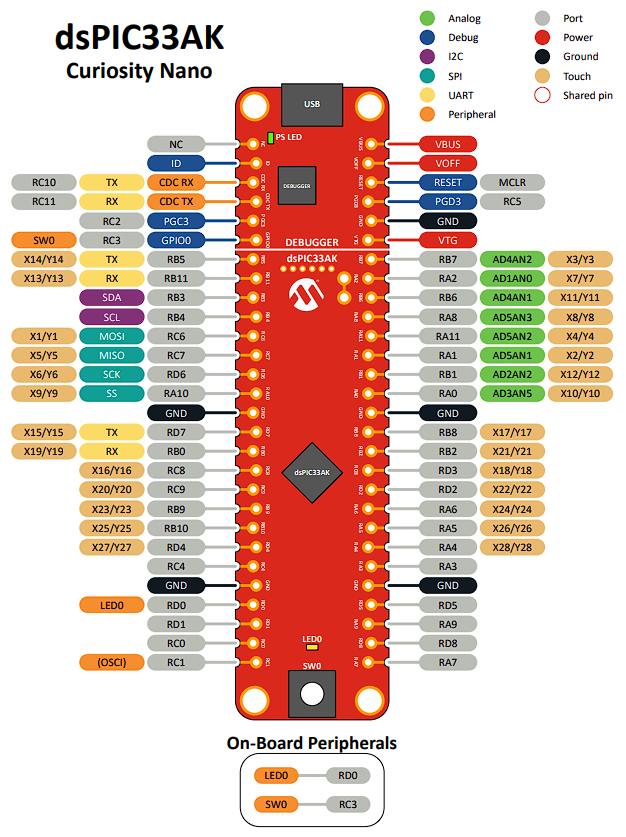

Diagrama de pines (pinout)
