El mecanizado CNC es un proceso clave en la fabricación de piezas con alta precisión y repetibilidad. Una de sus clasificaciones más importantes se basa en el número de ejes que puede controlar la máquina, siendo los más comunes el mecanizado de 3, 4 y 5 ejes. Cada uno de estos sistemas presenta distintas capacidades y aplicaciones industriales, por lo que elegir el tipo de mecanizado adecuado resulta clave para optimizar tiempos de producción, reducir costos y garantizar la calidad final de las piezas.
Tipos de mecanizado CNC

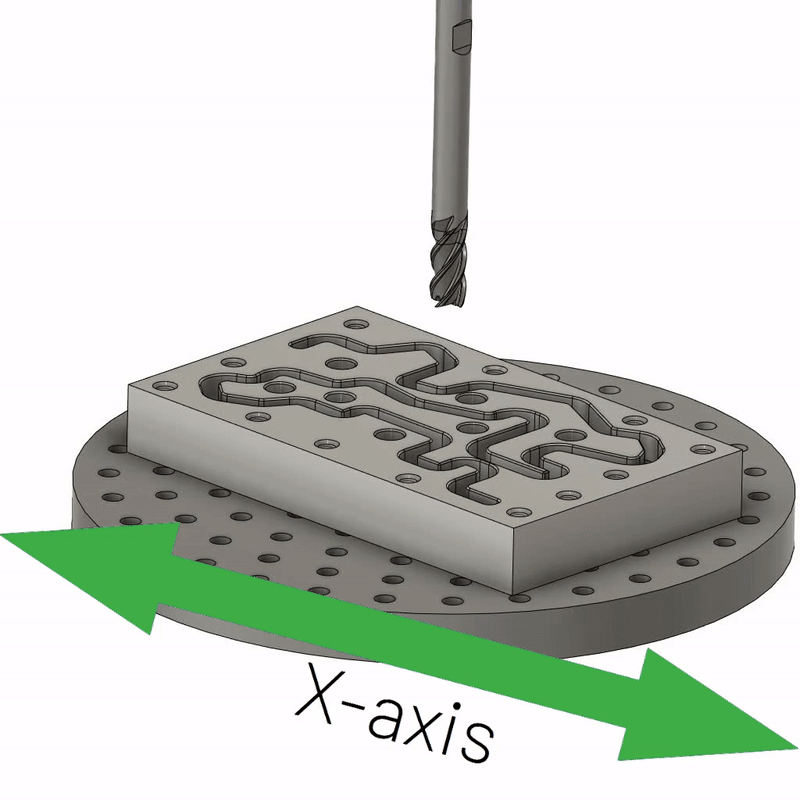

Mecanizado CNC de 3 ejes
El mecanizado CNC de 3 ejes es el tipo más común y ampliamente utilizado en la industria. En este sistema, la herramienta de corte se desplaza a lo largo de tres ejes lineales X, Y y Z, lo que permite mecanizar la pieza desde una sola dirección mientras esta permanece fija durante el proceso.
Este tipo de mecanizado es ideal para piezas con geometrías simples o moderadamente complejas, como superficies planas, cavidades, ranuras y contornos básicos. Para mecanizar varias caras de una misma pieza, es necesario detener el proceso y reubicarla manualmente, lo que puede aumentar el tiempo de fabricación.
Ventajas y limitaciones
Entre sus principales ventajas se encuentran su bajo costo, la facilidad de programación y la amplia disponibilidad de maquinaria y operadores capacitados. Sin embargo, su principal limitación es la dificultad para fabricar piezas con geometrías complejas o accesos laterales sin múltiples montajes.
Aplicaciones
El mecanizado CNC de 3 ejes se utiliza comúnmente en la fabricación de soportes, placas, carcasas simples, prototipos y piezas para producción de bajo a medio volumen, donde la simplicidad del diseño permite mantener costos controlados.

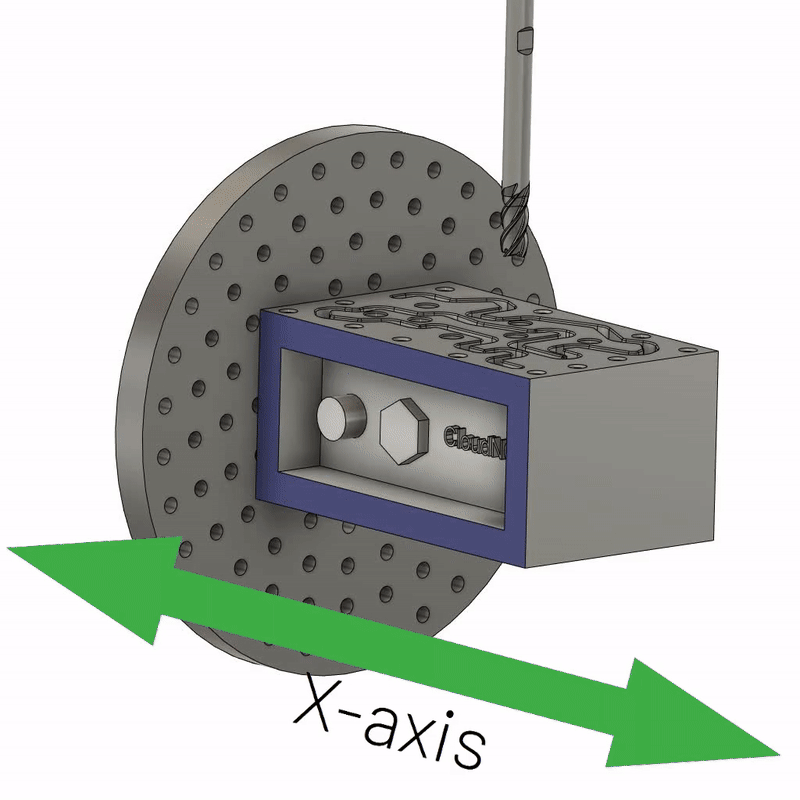

Mecanizado CNC de 4 ejes
El mecanizado CNC de 4 ejes incorpora un eje adicional de rotación, comúnmente denominado eje A, que permite girar la pieza alrededor de uno de los ejes principales, generalmente el eje X. Esta característica amplía las capacidades del mecanizado tradicional de 3 ejes, permitiendo trabajar sobre varias caras de la pieza sin necesidad de desmontarla.
Gracias al eje rotativo, el mecanizado de 4 ejes facilita la realización de operaciones laterales, taladros, ranuras y grabados alrededor de piezas cilíndricas o prismáticas. Esto reduce significativamente el número de montajes, mejora la alineación entre operaciones y disminuye los tiempos de preparación.
Ventajas y limitaciones
En términos de productividad, el mecanizado CNC de 4 ejes ofrece una mejora importante frente al de 3 ejes, ya que permite ejecutar operaciones continuas con mayor precisión y repetibilidad. Sin embargo, la programación es más compleja y requiere mayor experiencia, además de una inversión superior en maquinaria.
Aplicaciones
Este tipo de mecanizado se utiliza comúnmente en la fabricación de ejes, engranes, componentes cilíndricos, piezas con mecanizados laterales y grabados perimetrales, siendo una solución intermedia ideal para piezas con geometría moderadamente compleja que requieren mayor eficiencia sin llegar al costo de un sistema de 5 ejes.

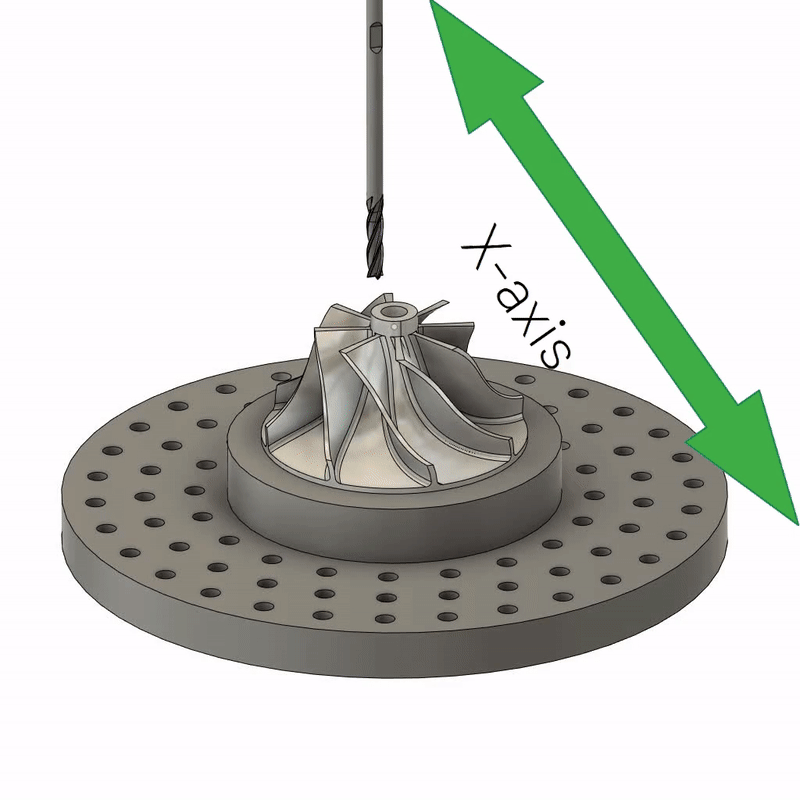

Mecanizado CNC de 5 ejes
El mecanizado CNC de 5 ejes es la tecnología más avanzada dentro de los sistemas de mecanizado multieje. Además de los tres ejes lineales tradicionales (X, Y y Z), incorpora dos ejes de rotación adicionales que permiten inclinar la herramienta o la pieza en diferentes direcciones. Esta capacidad proporciona una gran libertad de movimiento y acceso a prácticamente cualquier superficie de la pieza.
Una de las principales ventajas del mecanizado de 5 ejes es la posibilidad de fabricar piezas altamente complejas en una sola sujeción. Al reducir el número de montajes, se mejora significativamente la precisión dimensional, se minimizan errores de alineación y se obtiene un mejor acabado superficial, incluso en zonas de difícil acceso.
Ventajas y limitaciones
El mecanizado CNC de 5 ejes también permite optimizar las trayectorias de corte, mantener ángulos de ataque constantes y utilizar herramientas más cortas, lo que reduce vibraciones y desgaste. Sin embargo, esta tecnología requiere una inversión elevada en maquinaria, software especializado y personal altamente capacitado para su correcta programación y operación.
Aplicaciones
Este tipo de mecanizado se emplea principalmente en sectores donde la complejidad y la precisión son críticas, como la industria aeroespacial, la fabricación de moldes y troqueles, el sector médico y la producción de componentes con superficies curvas o geometrías complejas, donde el mecanizado convencional no es suficiente.
Tabla comparativa mecanizado CNC de 3, 4 y 5 ejes
El mecanizado CNC de 3, 4 y 5 ejes ofrece distintas soluciones para la fabricación de piezas industriales. Mientras que el mecanizado de 3 ejes es ideal para trabajos simples y económicos, el de 4 ejes mejora la productividad y el de 5 ejes permite fabricar piezas altamente complejas con gran precisión. Seleccionar el tipo de mecanizado adecuado depende de las necesidades del proyecto, la complejidad de la pieza, el presupuesto y los requerimientos de calidad.
Servicios de mecanizado CNC 3,4 y 5 ejes
Los servicios de mecanizado CNC permiten fabricar piezas de alta precisión a partir de diseños digitales, cubriendo necesidades que van desde el prototipado funcional hasta la producción en series cortas y medianas. Plataformas especializadas como JUSTWAY ofrecen soluciones avanzadas de mecanizado CNC, incluyendo fresado de 3, 4 y 5 ejes, lo que posibilita la fabricación de geometrías simples y complejas con alta repetibilidad. Su amplia selección de materiales abarca metales como aluminio, acero inoxidable y titanio, así como plásticos de ingeniería, fibra de carbono y otros materiales compuestos.
Actualmente, JUSTWAY ofrece una promoción especial en servicios de mecanizado CNC, con precios desde $9 dólares para la fabricación de piezas en materiales metálicos como aluminio, acero inoxidable y acero dulce, así como en plásticos como ABS. Esta oferta representa una excelente oportunidad para convertir prototipos de diseños en piezas reales y estará disponible del 21 de enero al 21 de marzo de 2026.
Además del fresado CNC, JUSTWAY proporciona servicios de torneado CNC y mecanizado por descarga eléctrica (EDM), ampliando las posibilidades de fabricación para piezas con características complejas o tolerancias exigentes. Sus capacidades permiten ofrecer tolerancias de alta precisión, típicamente entre ±0.001″ y ±0.005″, y una escalabilidad flexible, desde pruebas iniciales y validaciones de diseño hasta producciones en volumen de 100 000 piezas o más. Sus procesos de producción y control de calidad, atienden sectores como electrónica, automotriz, aeroespacial, robótica y el ámbito médico.

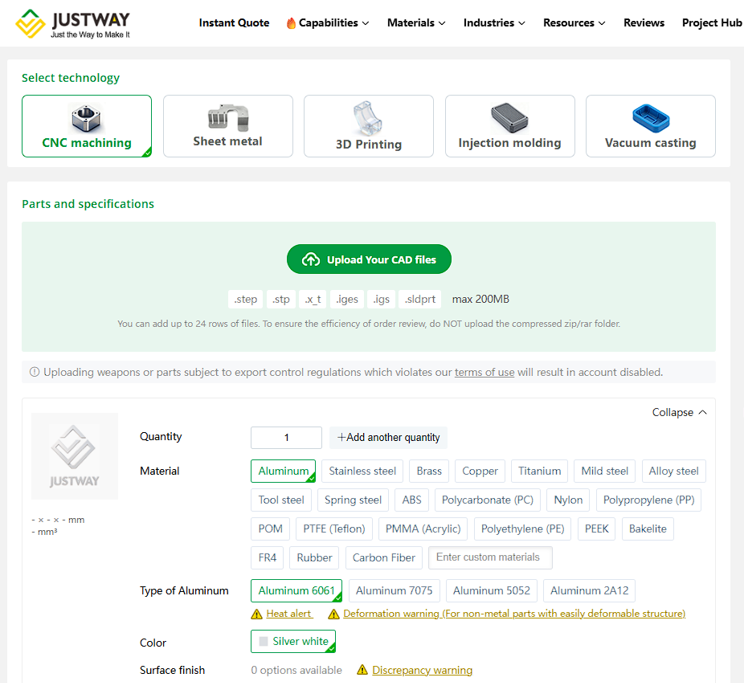

Su proceso de cotización y fabricación a través de una plataforma en línea es tan sencillo como cargar los archivos CAD y seleccionar los parámetros y características de fabricación de las piezas. Este sistema optimiza los tiempos de respuesta y facilita la transición del diseño a la producción mediante el seguimiento y la gestión de pedidos en línea, agilizando la fabricación de prototipos funcionales, series cortas y piezas finales, y garantizando resultados consistentes, confiables y de alta calidad.
¿Cómo seleccionar el tipo de mecanizado CNC?
Seleccionar el tipo de mecanizado CNC adecuado es un paso fundamental para garantizar la eficiencia del proceso de fabricación y la calidad final de la pieza. La elección correcta depende de varios factores técnicos, económicos y productivos que deben evaluarse desde la etapa de diseño.
- Complejidad: Para piezas simples, con superficies planas o cavidades básicas, el mecanizado de 3 ejes suele ser suficiente. En cambio, cuando la pieza requiere mecanizar varias caras, superficies inclinadas o detalles laterales, el uso de máquinas de 4 o 5 ejes permite reducir montajes y mejorar la precisión.
- Precisión: Diseños con tolerancias estrictas y superficies complejas se benefician del mecanizado de 5 ejes, ya que permite fabricar la pieza en una sola sujeción, reduciendo la acumulación de errores y mejorando el acabado superficial.
- Volumen de producción y presupuesto: Para prototipos o series pequeñas, un mecanizado de 3 ejes suele ser más económico. En cambio, para diseños complejos o producciones mayores, invertir en 4 o 5 ejes puede reducir el costo total por pieza al disminuir tiempos de mecanizado.
Una evaluación adecuada puede marcar la diferencia entre un proceso de fabricación eficiente y uno innecesariamente costoso. La selección del tipo de mecanizado CNC debe basarse en un equilibrio entre la complejidad de la pieza, la precisión requerida, el volumen de producción y los costos involucrados, garantizando así un proceso de manufactura optimizado y alineado con los objetivos del proyecto.
Recomendaciones
Un diseño adecuado es clave para optimizar el proceso de mecanizado CNC, reducir costos de fabricación y garantizar la calidad final de la pieza. Aplicar buenas prácticas de diseño desde las primeras etapas permite evitar retrabajos, disminuir tiempos de mecanizado y mejorar la precisión dimensional.
Diseños con geometrías complejas o zonas ocultas pueden requerir máquinas de 4 o 5 ejes, incrementando el costo. Optimizar la orientación de la pieza y simplificar geometrías cuando sea posible contribuye a un mecanizado más eficiente y rentable.
