En los dispositivos electrónicos, la gestión del calor es un aspecto crítico. La disipación térmica de los componentes electrónicos de alta potencia genera temperaturas elevadas que pueden comprometer la eficiencia, el rendimiento y la vida útil de los equipos. En este contexto, la chapa metálica, además de proporcionar soporte estructural y protección a los componentes, se convierte en un elemento esencial del diseño térmico, ayudando a mantener una temperatura óptima entre los circuitos y garantizando un funcionamiento seguro y eficiente.
La fabricación de prototipos y componentes de chapa metálica mediante tecnologías especializadas permite diseñar con materiales y geometrías adaptadas a las necesidades térmicas y mecánicas específicas de cada dispositivo, asegurando un desempeño confiable incluso en entornos exigentes. Por ello, para obtener productos con características exigentes, es recomendable recurrir a servicios especializados como los que ofrece JUSTWAY, que utilizan las tecnologías y materiales más adecuados para cada aplicación.
Disipación Térmica en chapa metálica

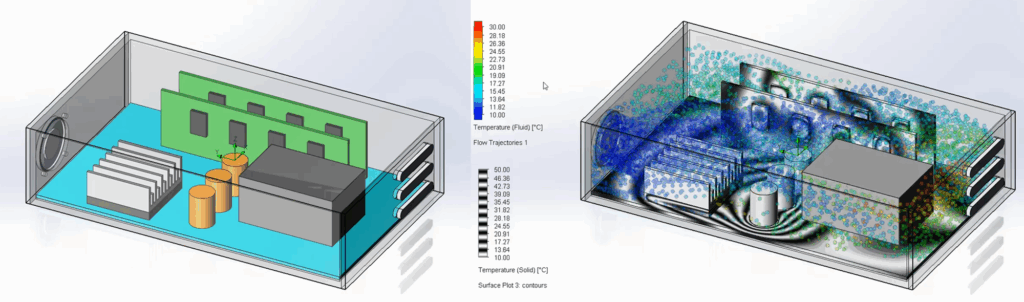

Disipación Activa: Cuando la potencia y el calor generado son elevados, la chapa metálica se combina con ventiladores o sistemas de aire forzado. En este caso, la geometría de la chapa se optimiza para canalizar el flujo de aire hacia los componentes más críticos, manteniendo una temperatura estable en todo el dispositivo.

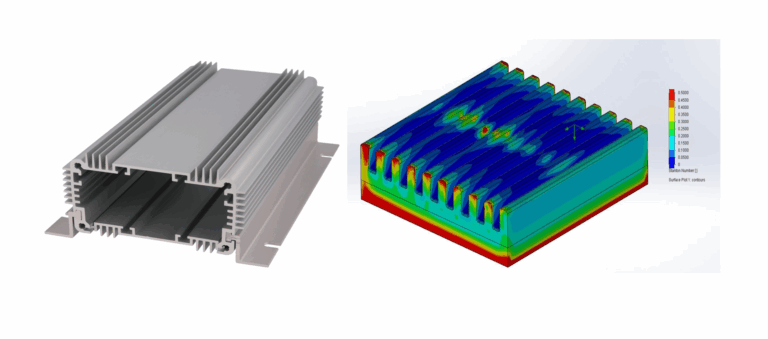

Disipación Pasiva: La disipación pasiva se basa únicamente en la conducción y la convección natural del aire. La chapa metálica puede diseñarse con aletas, ranuras o microperforaciones, aumentando la superficie de contacto con el aire y mejorando la evacuación del calor. Este método es ideal para dispositivos compactos donde no es posible instalar ventiladores.
- Aletas y ranuras: Para incrementar la superficie de contacto con el aire.
- Microperforaciones: Mejoran la circulación del aire y reducen la acumulación de calor en zonas críticas.
- Grosor optimizado: Un mayor espesor permite mayor absorción de calor, equilibrando peso y eficiencia térmica.
Integración térmica

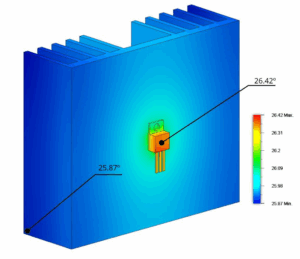

Para incrementar la eficiencia térmica, la chapa metálica suele combinarse con otros elementos de disipación. El uso de pastas térmicas resulta esencial, ya que mejora la transferencia de calor desde los componentes de alta potencia, como transistores y microprocesadores, hacia la superficie metálica, reduciendo la resistencia térmica. En equipos con ventilación forzada, la chapa no solo cumple una función pasiva de disipación, sino que también dirige y canaliza el flujo de aire hacia las áreas de mayor generación de calor. Esto permite una evacuación homogénea de la energía térmica, evitando la aparición de puntos calientes y protegiendo tanto los circuitos como otros elementos sensibles, incluidos conectores, cables e incluso materiales aislantes. La integración coordinada entre la chapa metálica, los materiales de interfaz térmica y los sistemas de ventilación garantiza un desempeño estable, incrementa la fiabilidad y prolonga la vida útil de los dispositivos electrónicos.
Materiales en chapa metálica
La selección del material adecuado para la chapa metálica es clave en el diseño térmico y estructural de los dispositivos electrónicos. Cada material ofrece un equilibrio distinto entre conductividad térmica, peso, resistencia mecánica y costo, lo que determina su idoneidad según la aplicación específica.

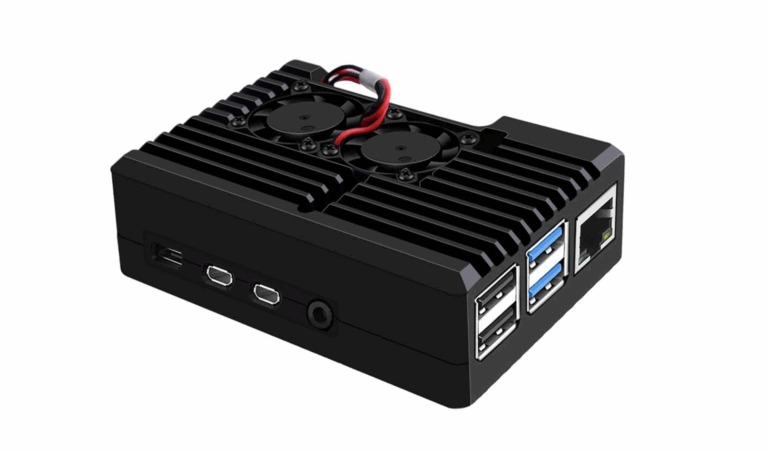

Aluminio: El aluminio es uno de los materiales más utilizados en la fabricación de chapas metálicas. Es ligero, fácil de moldear y tiene una buena conductividad térmica de ~205 W/m·K, lo que lo hace ideal para las carcasas de los dispositivos electrónicos. Además, puede anodizarse o recubrirse para mejorar su resistencia a la corrosión y ofrecer acabados estéticos, sin comprometer la disipación de calor.
Cobre: El cobre destaca por su excelente conductividad térmica de ~400 W/m·K, lo que lo convierte en un material ideal para disipadores y componentes de alta potencia donde la gestión del calor es crítica. Aunque es más pesado y costoso que el aluminio, su eficiencia en transferencia de calor lo hace indispensable en sistemas de refrigeración de alto rendimiento.

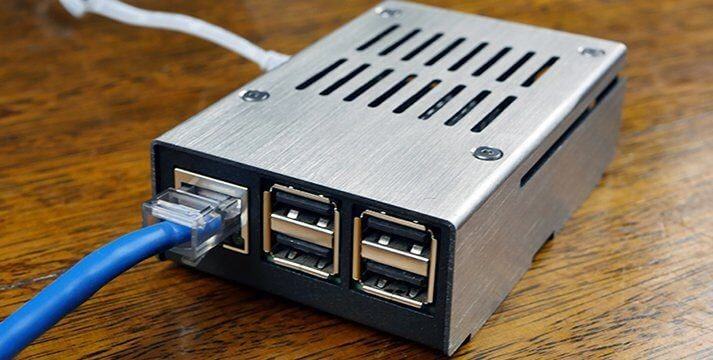

Acero inoxidable: El acero inoxidable se utiliza principalmente en estructuras que requieren alta resistencia mecánica y durabilidad. Su conductividad térmica es menor que la del aluminio o cobre, pero ofrece ventajas en protección estructural y resistencia a la corrosión. Es común en chasis de servidores, fuentes de poder y equipos industriales donde la robustez es prioritaria.
Fabricación de chapa metálica
Servicios especializados en chapa metálica, como los de JUSTWAY, ofrecen una solución eficiente y accesible para la fabricación de productos personalizados y prototipos de componentes para dispositivos electrónicos. Enviar tus archivos de diseño a través de su plataforma y recibir una cotización instantánea acelera significativamente el proceso de fabricación desde el prototipado hasta la producción en serie.
Los servicios de fabricación de chapa metálica que JUSTWAY ofrece incluyen avanzados procesos de corte laser y doblado, trabajando con diferentes tipos de materiales, incluyendo aluminio, acero inoxidable, acero dulce, cobre y fibra de carbono. Además, cuenta con servicios de soldadura y una amplia gama de acabados superficiales, como pintura en aerosol, anodizado, óxido negro, pulido electrolítico, entre otros.
Los acabados superficiales de la chapa metálica cumplen funciones tanto estéticas como funcionales, influyendo en la disipación térmica, la resistencia a la corrosión y la durabilidad de los dispositivos electrónicos. Procesos como el anodizado en aluminio mejoran la emisión de calor y protegen contra la corrosión, mientras que pinturas o recubrimientos en polvo aportan protección frente a rayaduras, humedad y agentes químicos sin afectar significativamente la transferencia de calor. Técnicas como el pulido o electropulido optimizan la uniformidad de la superficie, favoreciendo un contacto eficiente con pastas térmicas y reduciendo la acumulación de polvo. En aplicaciones de alta potencia o entornos extremos, los recubrimientos cerámicos o térmicos protegen la chapa frente a temperaturas elevadas y mantienen su integridad estructural, asegurando un equilibrio entre eficiencia térmica, protección y apariencia.
Aplicaciones exigentes

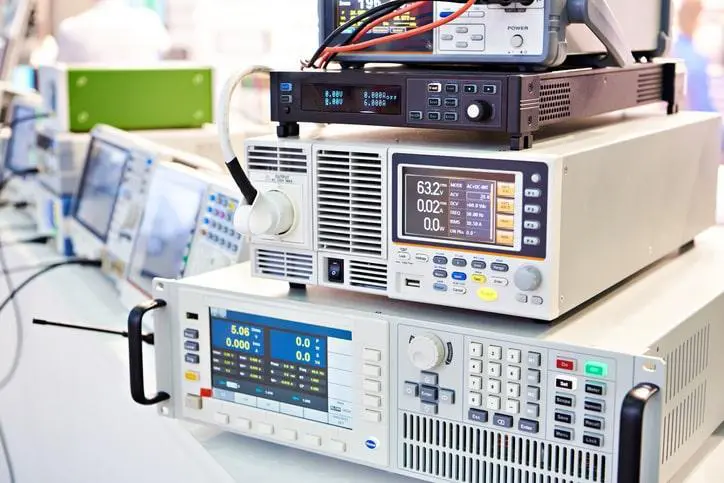

La chapa metálica está presente en una amplia variedad de dispositivos electrónicos, adaptándose a distintas exigencias de diseño y rendimiento. En equipos portátiles, cumple la función de aportar rigidez estructural al chasis y facilitar la disipación térmica en espacios donde los sistemas de refrigeración son limitados. En dispositivos industriales, se utiliza en estructuras metálicas robustas, diseñadas para soportar altas densidades de calor, proporcionar blindaje frente a interferencias electromagnéticas (EMI) y garantizar un funcionamiento continuo bajo condiciones exigentes. Asimismo, en equipos destinados a entornos extremos, como dispositivos de telecomunicaciones o estaciones meteorológicas, la chapa metálica ofrece resistencia mecánica, protección frente a la corrosión y una gestión térmica confiable, asegurando la operación estable incluso en escenarios de alta humedad, variaciones de temperatura o exposición prolongada a la intemperie.
Simulación Térmica

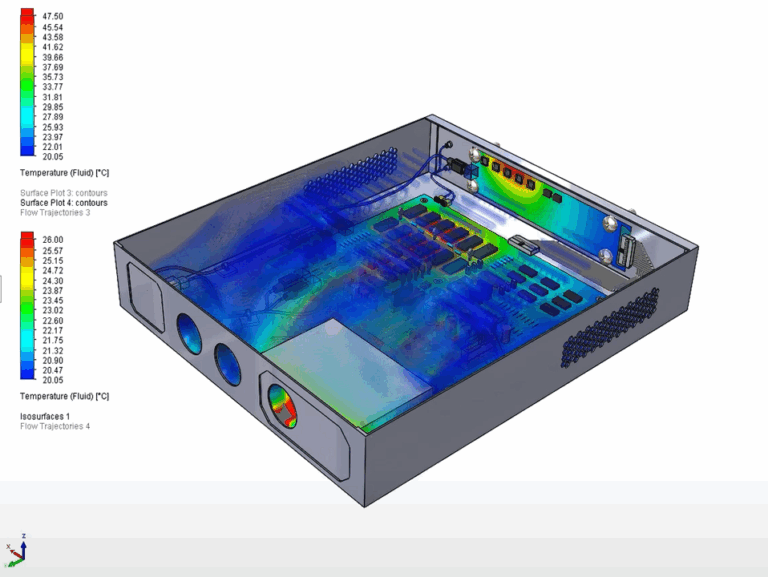

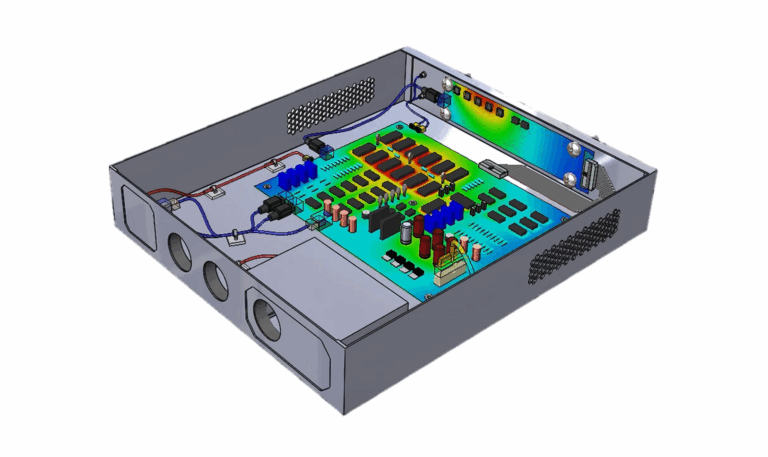

Es posible diseñar dispositivos electrónicos con carcasa de chapa metálica y simular su comportamiento térmico mediante herramientas como SolidWorks Flow Simulation. Este software permite modelar cómo se distribuye el calor dentro del equipo, considerando conducción a través de la chapa, convección del aire (natural o forzada) y radiación hacia el ambiente. Esto permite anticipar el comportamiento real del sistema, identificar puntos calientes y evaluar la eficiencia de la chapa metálica como disipador antes de fabricar un prototipo físico.
La simulación facilita además la comparación entre distintos materiales, espesores y configuraciones de ventilación, optimizando el diseño desde la etapa conceptual. De este modo, se pueden seleccionar las aleaciones más adecuadas, determinar la ubicación óptima de ventiladores o disipadores adicionales y garantizar que la chapa metálica cumpla con su función estructural y térmica. Esta integración del análisis computacional mejora la confiabilidad del dispositivo y prolonga su vida útil.
La chapa metálica no solo proporciona soporte y protección mecánica, sino que también es un elemento esencial en la gestión térmica de los dispositivos electrónicos. Su correcta selección, diseño y combinación con otros sistemas de disipación de calor permite optimizar el rendimiento, prolongar la vida útil de los componentes y garantizar la seguridad del equipo.
