La impresión 3D ha transformado por completo el desarrollo de dispositivos electrónicos, permitiendo crear prototipos funcionales de forma rápida y económica, desde carcasas y conectores hasta soportes a medida para circuitos. Sin embargo, la verdadera revolución llegó con la aparición de nuevos materiales capaces de ir más allá de la simple estructura mecánica. La evolución de los filamentos ha permitido fabricar piezas más resistentes, flexibles y duraderas, pero también ha dado paso a una innovación tecnológica con materiales que pueden conducir electricidad. Estos filamentos conductivos abren la posibilidad de integrar funciones electrónicas directamente en una pieza impresa, abriendo el camino hacia una auténtica electrónica aditiva. Lo que antes requería cables o PCBs, ahora puede ser integrado directamente en una pieza impresa.
¿Qué son los filamentos conductivos?

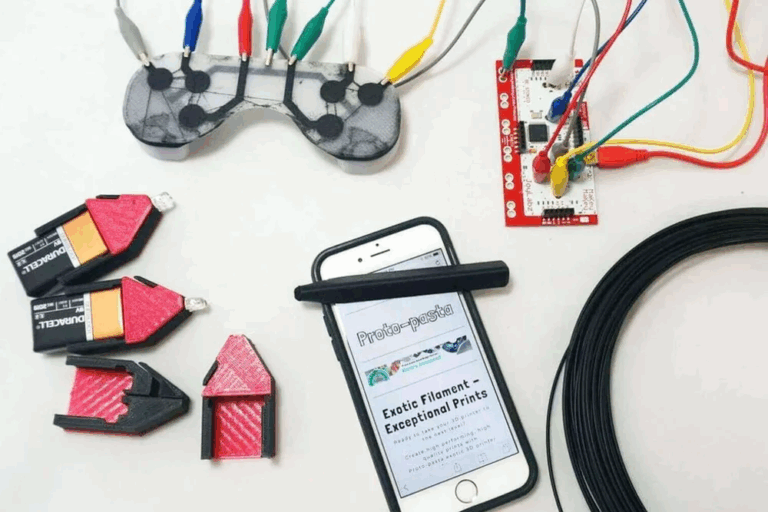

Los filamentos conductivos son materiales que utilizan un polímero base, por ejemplo PLA, ABS o TPU, mezclado con partículas conductoras como carbono y grafito. Estos aditivos forman microcanales en el interior del material que permiten el flujo de corriente eléctrica a través de la pieza impresa.

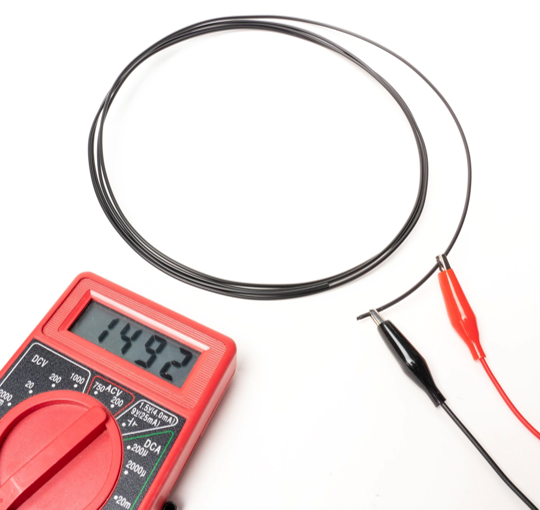

A diferencia de los metales, su conductividad es limitada y depende tanto del material como de los parámetros de impresión. Aun así, es suficiente para circuitos de baja potencia. Gracias a estas propiedades, los filamentos conductivos permiten combinar las estructuras y los circuitos electrónicos en una sola pieza, lo que los convierte en una herramienta clave dentro del campo de la electrónica impresa o electrónica aditiva.
Tipos de filamentos conductivos
Existen diferentes tipos de filamentos conductivos, cada uno diseñado para aplicaciones específicas dentro de la electrónica aditiva. La elección de los materiales depende del nivel de conductividad, las propiedades mecánicas, térmicas y las condiciones de trabajo de la pieza.

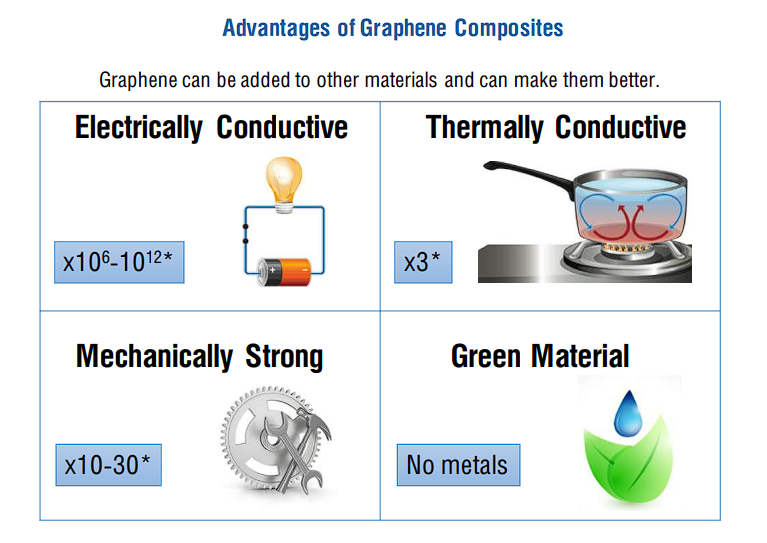

Grafeno conductivo: El grafeno conductivo es una de las opciones más avanzadas para electrónica aditiva. Su formulación añade una gran proporción de grafeno a un polímero base, lo cual le proporciona una resistividad volumétrica de aproximadamente 0,9 Ω·cm. Gracias a esto, permite imprimir pistas más eficientes y componentes capaces de trabajar con señales eléctricas de baja potencia. El grafeno también mejora la rigidez y estabilidad del material, por lo que las piezas pueden ser más estructuradas y delgadas sin sacrificar integridad.
Este filamento es ideal para sensores, antenas, carcasas antiestáticas (EMI / RF), electrodos y otras aplicaciones donde la conductividad y la resistencia estructural son importantes.

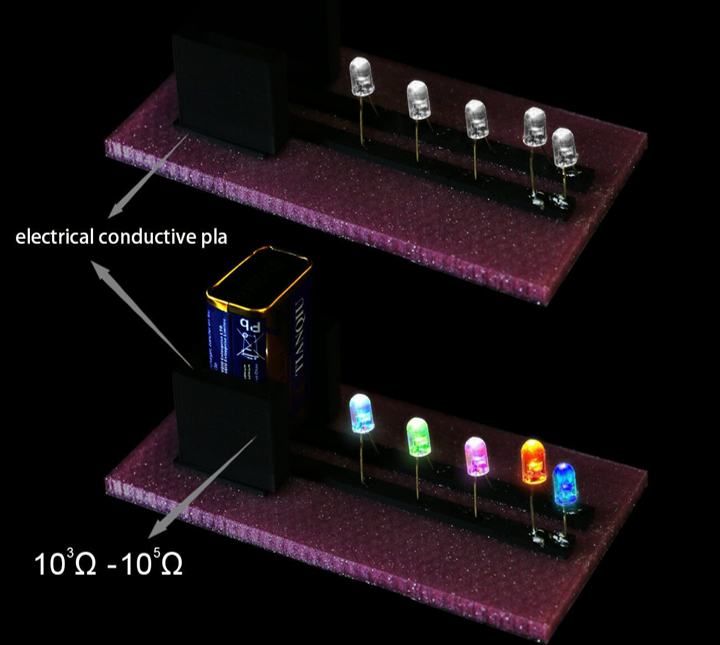

PLA conductivo: El PLA conductivo es un filamento que obtiene su conductividad gracias a cargas de carbono o grafito, pero su resistencia eléctrica es mucho mayor que la del grafeno conductivo, normalmente entre 5 y 10 Ω por centímetro, aunque en algunos filamentos económicos puede llegar incluso hasta 1kΩ/cm. Esto significa que cada trazo impreso añade resistencia significativa, por lo que solo es adecuado para botones. LEDs, sensores táctiles o señales de muy baja corriente.

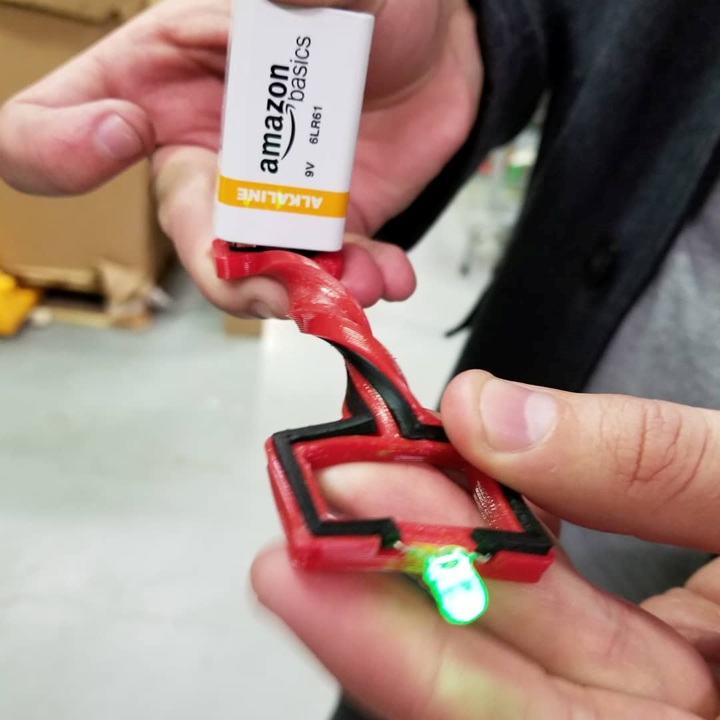

TPU conductivo: El TPU conductivo es un filamento que combina la flexibilidad propia del TPU con partículas conductoras de carbono u otros aditivos que le permiten conducir electricidad. Gracias a esta formulación, puede doblarse, comprimirse o estirarse sin perder continuidad eléctrica. Algunos TPU conductivos avanzados ofrecen una resistividad volumétrica de 1.25 Ω·cm, lo que mejora notablemente su desempeño frente a otros polímeros flexibles conductivos. Aunque no alcanza la conductividad de filamentos rígidos basados en grafeno, destaca por su durabilidad, buena adhesión entre capas y capacidad de mantener la corriente eléctrica incluso bajo deformación, convirtiéndolo en una alternativa clave para diseños electrónicos dinámicos.
Servicios especializados en impresión 3D
Plataformas especializadas en impresión 3D, como JUSTWAY, ofrecen una solución eficiente y accesible para la fabricación de productos personalizados y prototipos de alta calidad utilizando tecnologías avanzadas como estereolitografía (SLA), sinterización selectiva por láser (SLS), fusión de chorro múltiple (MJF), modelado por deposición fundida (FDM), fusión selectiva por láser de metales (SLM) y procesamiento digital de luz (DLP).

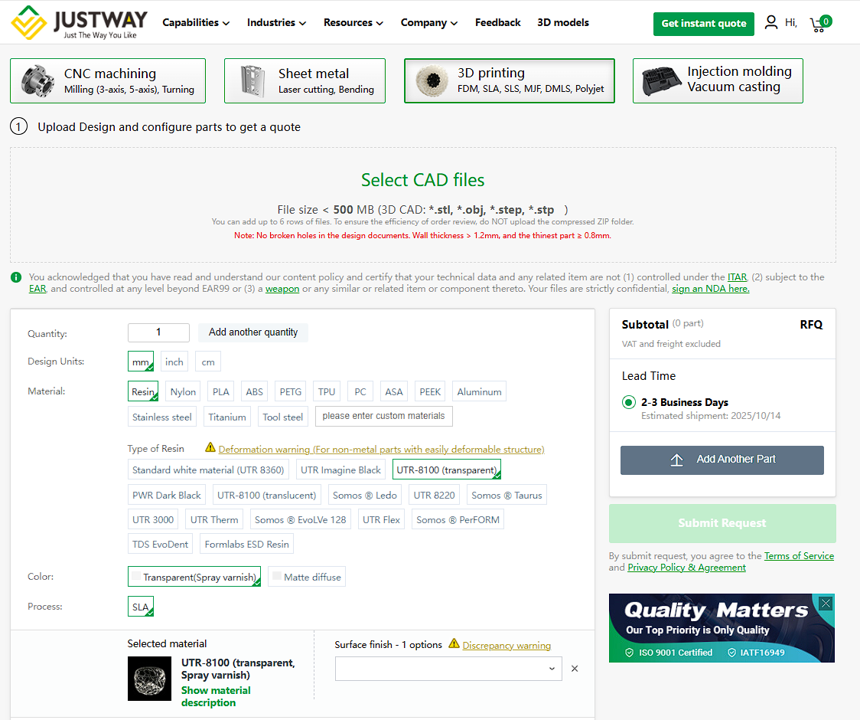

Enviar tus archivos de diseño 3D a través de su plataforma y recibir una cotización instantánea acelera significativamente el proceso de fabricación de productos, desde el prototipado hasta la producción en serie.
JUSTWAY ofrece una amplia variedad de materiales plásticos, metálicos y compuestos, incluyendo aluminio, acero inoxidable, latón, cobre, titanio, fibra de carbono, baquelita y acrílico, entre otros. También puedes fabricar modelos 3D translúcidos mediante impresión 3D FDM, o en resina transparente (UTR-8100 Transparent) mediante impresión 3D SLA.
Además, es posible crear modelos multicolor en todos los colores mediante impresión 3D FDM+AMS, eligiendo hasta cuatro colores de material PLA. Asimismo, puedes fabricar modelos multicolor en todos los colores y sin restricciones mediante impresión 3D SLA. Para ello, debes subir los archivos de diseño en formato OBJ, junto con el archivo .MTL, que contiene la información de color y textura. (Especifica los requisitos de tu diseño en las notas del pedido).
Estas características permiten no solo crear prototipos visualmente atractivos, sino también fabricar piezas con funcionalidades específicas, como ventanas de visualización, recubrimientos protectores que mantengan la visibilidad de los componentes internos y componentes indicadores o de iluminación. La impresión multicolor, por su parte, facilita la integración de códigos visuales, logotipos o diferenciación de partes dentro de un mismo objeto, optimizando tanto la usabilidad como la personalización de los dispositivos electrónicos.
Aplicaciones de los filamentos conductivos
Los filamentos conductivos han abierto nuevas posibilidades en la electrónica aditiva, una de sus aplicaciones más comunes es la fabricación de sensores personalizados, como sensores táctiles, capacitivos, piezorresistivos o de deformación. Estos dispositivos pueden imprimirse en una sola pieza y adaptarse a geometrías complejas, lo que facilita su uso en proyectos de robótica y dispositivos interactivos.

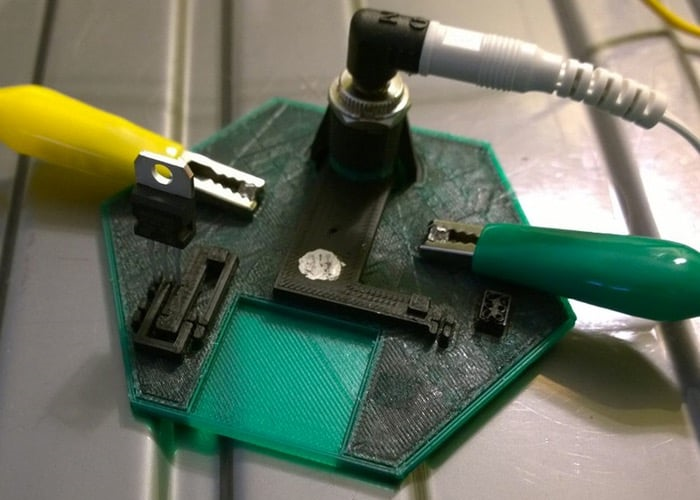

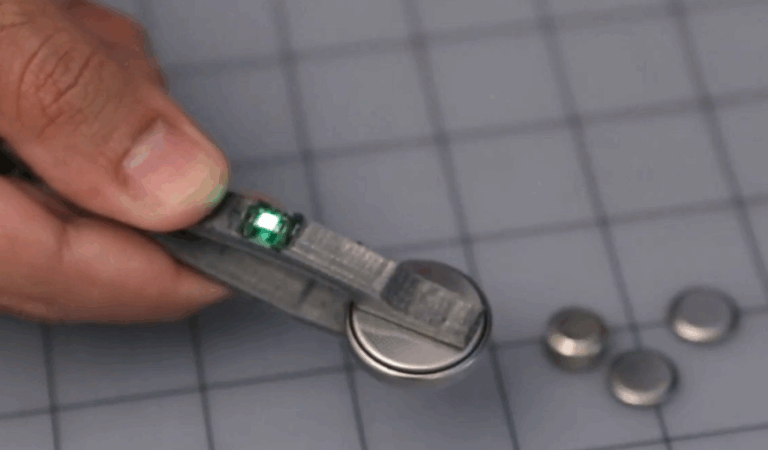

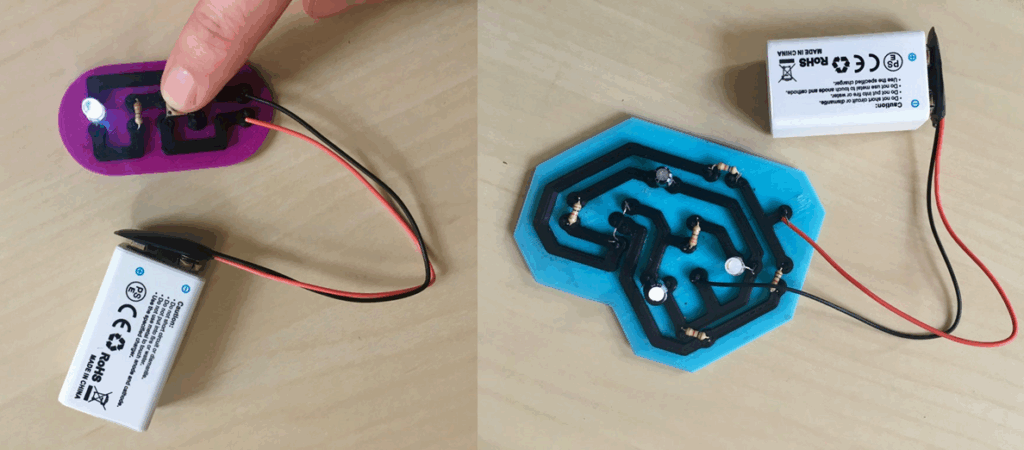

Otra aplicación importante es el desarrollo de circuitos impresos en 3D, en los que las pistas eléctricas se integran dentro de la propia estructura del objeto. Aunque no sustituyen a un PCB tradicional, permiten crear prototipos funcionales, objetos inteligentes o diseños híbridos donde la electrónica y la mecánica se combinan en un solo cuerpo. Esto es especialmente útil para carcasas, soportes, piezas curvas o componentes donde el espacio es limitado.
Los filamentos conductivos también se utilizan en la fabricación de componentes antiestáticos y para descarga electrostática, esenciales para proteger dispositivos sensibles a descargas eléctricas. Materiales con resistividad controlada permiten diseñar herramientas, carcasas y accesorios seguros para manipulación de electrónica delicada. Además, algunos filamentos con mejor conductividad, como los basados en grafeno, son ideales para crear antenas, electrodos y elementos de radio frecuencia de baja potencia, aprovechando su capacidad para transmitir señales eléctricas con mayor estabilidad.

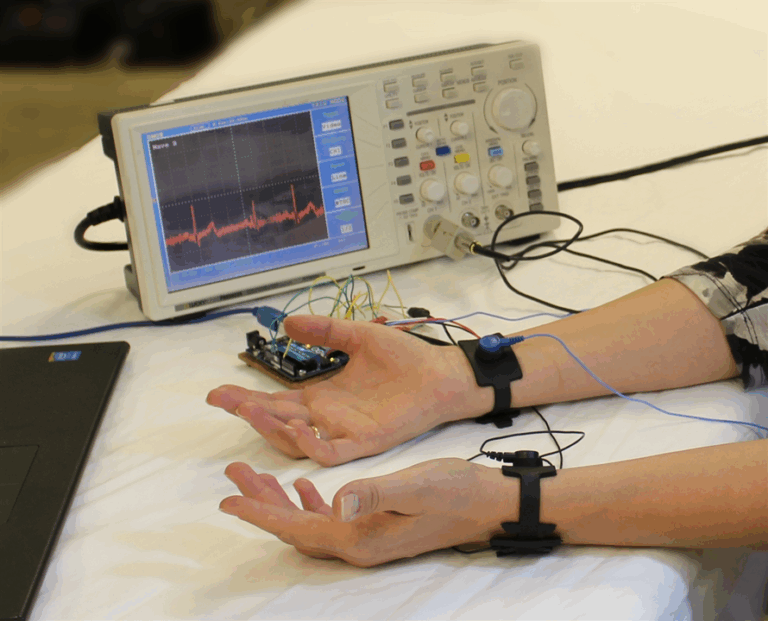

Los filamentos conductivos flexibles, como los de TPU conductivo, impulsan aplicaciones emergentes en wearables, interfaces suaves, sensores biométricos y piel electrónica, donde la electrónica debe seguir movimientos naturales del cuerpo o deformarse sin perder funcionalidad. Esta combinación de electrónica y flexibilidad abre la puerta al desarrollo de dispositivos más ergonómicos, ligeros y adaptables.
Ventajas y desventajas de los filamentos conductivos
Los filamentos conductivos permiten integrar funciones eléctricas directamente en piezas impresas en 3D, lo que reduce la necesidad de cables, placas adicionales o componentes externos. Esta capacidad habilita prototipos más rápidos, compactos y personalizados, especialmente útiles en electrónica experimental, robótica y dispositivos interactivos. Además, su versatilidad permite crear sensores, antenas, partes antiestáticas y elementos funcionales sin recurrir a procesos de fabricación complejos. En el caso de materiales flexibles como el TPU conductor, también se pueden desarrollar wearables o sistemas electrónicos que toleren deformaciones, ampliando las posibilidades en proyectos biométricos, deportivos o médicos. Para muchos usuarios, también representan una solución económica para probar conceptos electrónicos sin necesidad de recurrir a tecnologías especializadas.
A pesar de sus beneficios, estos materiales presentan limitaciones importantes. Su conductividad es muy inferior a la de un metal, por lo que solo son adecuados para aplicaciones de baja potencia. Si se exceden sus límites puede generar sobrecalentamiento o fallas eléctricas. Además, muchos filamentos conductivos pueden ser abrasivos debido a sus partículas de carbono o grafeno, lo que exige cuidados adicionales durante la impresión. También requieren configuraciones de impresión más específicas, y su comportamiento eléctrico puede variar según la orientación de la pieza, el relleno, la densidad o incluso la humedad del material. En proyectos donde la precisión eléctrica es crítica, sus tolerancias pueden resultar insuficientes.
Los filamentos conductivos permiten crear proyectos innovadores. Son una herramienta perfecta para estudiantes, makers y entusiastas que quieran experimentar con la electrónica aditiva.
