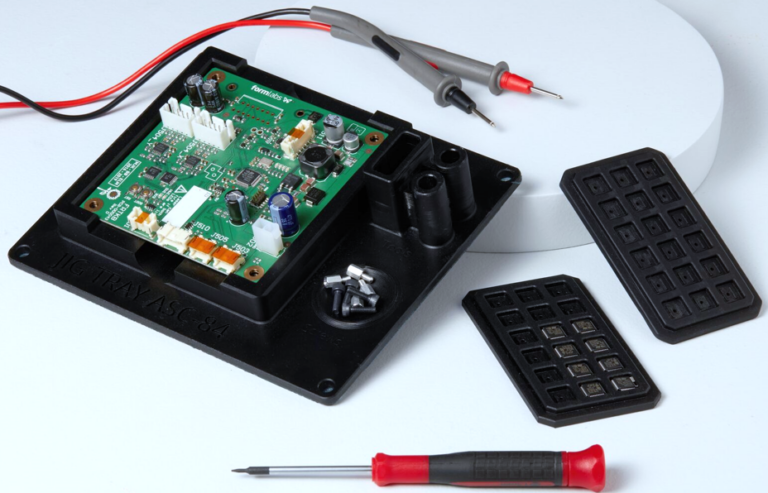

La creciente integración de la impresión 3D en la industria electrónica ha permitido fabricar componentes funcionales de forma rápida, económica y altamente personalizada. Sin embargo, cuando se trabaja con circuitos electrónicos sensibles, uno de los principales riesgos es la descarga electrostática (ESD), capaz de dañar componentes semiconductores y causar daños en el entorno. En este contexto, los materiales ESD para impresión 3D se han convertido en una solución clave para la fabricación segura de carcasas, soportes, utillajes y piezas auxiliares.
¿Qué es la descarga electrostática?
La descarga electrostática (ESD) es un fenómeno físico en el que una carga eléctrica acumulada se transfiere de forma rápida y no controlada entre dos cuerpos con diferente potencial eléctrico, ya sea por contacto directo, aproximación o inducción electrostática. Desde un enfoque técnico, la ESD ocurre cuando el campo eléctrico entre dos objetos supera la rigidez dieléctrica del medio que los separa (generalmente aire), provocando su ionización y permitiendo el flujo repentino de electrones.
La acumulación de carga se produce principalmente por el efecto triboeléctrico, que tiene lugar cuando dos materiales entran en contacto y posteriormente se separan, generándose una transferencia de electrones de uno a otro según su afinidad electrónica. Materiales aislantes como plásticos, resinas, textiles o recubrimientos poliméricos tienden a retener estas cargas, alcanzando potenciales de varios kilovoltios. En condiciones de baja humedad, la disipación natural de la carga disminuye considerablemente, incrementando el riesgo de descargas electrostáticas.
¿Por qué es un problema en electrónica?
Cuando un objeto cargado entra en contacto o se aproxima a un conductor o a un circuito eléctrico, la carga se libera en forma de un pulso eléctrico de muy corta duración (del orden de nanosegundos), pero con altos picos de tensión. Estos picos de energía pueden exceder ampliamente los límites de diseño de los semiconductores, como circuitos integrados, microcontroladores, MOSFETs y dispositivos CMOS, que son especialmente sensibles a descargas electrostáticas.
Una descarga electrostática puede provocar daños inmediatos, resultando en la falla total del componente, o daños latentes que no se manifiestan de forma instantánea, pero que degradan su desempeño, fiabilidad y vida útil. Por esta razón, el control de la electricidad estática mediante materiales, procedimientos y normas ESD es esencial para garantizar la calidad, seguridad y durabilidad de los dispositivos electrónicos.
Materiales ESD en impresión 3D
Los materiales ESD utilizados en impresión 3D están formulados para disipar de manera controlada la electricidad estática, evitando la acumulación de carga que puede dañar componentes electrónicos sensibles. Estos materiales se obtienen mediante la incorporación de aditivos conductivos, como negro de humo (carbon black), nanofibras de carbono o compuestos a base de grafeno, que modifican la resistividad eléctrica del polímero base a un rango disipativo, sin comprometer significativamente las propiedades mecánicas inherentes del material ni su procesabilidad en impresión 3D.
PLA ESD: El PLA (ácido poliláctico) ESD es un polímero bioplástico modificado con aditivos conductivos, generalmente nanopartículas de carbono o grafeno, que le confieren un comportamiento disipativo frente a la electricidad estática. Se caracteriza por su excelente facilidad de impresión, mínima deformación y buena estabilidad dimensional. Sin embargo, hereda las limitaciones del PLA estándar: baja resistencia térmica y una relativa fragilidad mecánica. Su uso se recomienda principalmente para prototipado rápido, soportes temporales, guías y utillajes ligeros destinados a entornos electrónicos de baja exigencia térmica y mecánica.

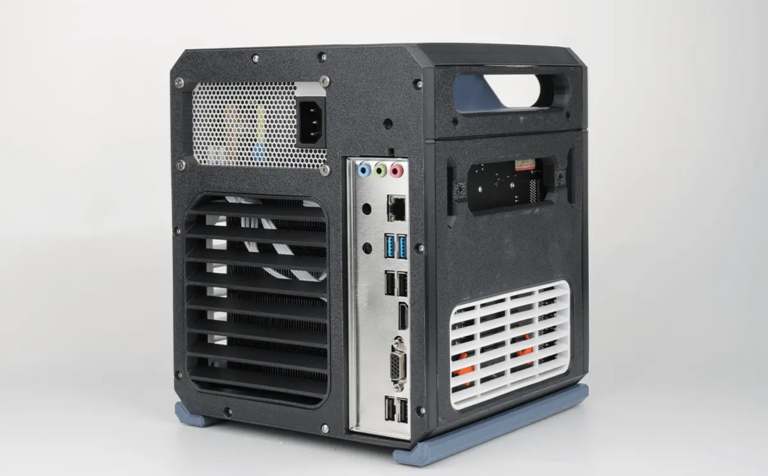

ABS ESD: El ABS (acrilonitrilo butadieno estireno) ESD es un termoplástico de ingeniería al que se incorporan aditivos conductivos como negro de humo o nanotubos de carbono para lograr propiedades electrostáticas disipativas. Destaca por su alta resistencia mecánica, térmica y al impacto, lo que lo hace adecuado para entornos industriales exigentes. Sus aplicaciones principales incluyen carcasas para equipos, utillajes de montaje y pruebas, así como componentes estructurales utilizados en líneas de ensamblaje y estaciones de trabajo electrónicas donde se requiere durabilidad y protección contra descargas.

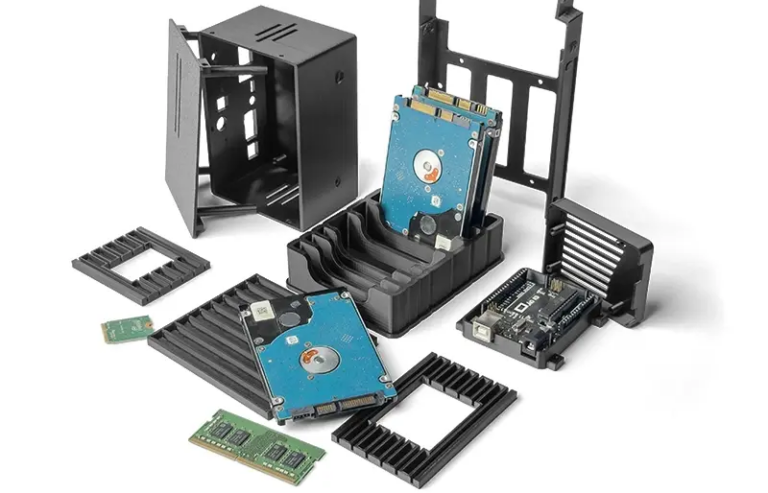

PETG ESD: El PETG (polietileno tereftalato glicol) ESD está compuesto por un copoliéster modificado con rellenos conductivos, típicamente negro de humo o fibras de carbono, que controlan su resistividad eléctrica en el rango disipativo. Combina una buena resistencia mecánica, mayor tenacidad al impacto y mejor resistencia química que el PLA o el ABS, manteniendo al mismo tiempo una impresión relativamente sencilla con baja contracción. Estas características lo convierten en el material ESD de referencia para la fabricación de carcasas funcionales, soportes de montaje, bandejas de manipulación y componentes de protección para dispositivos electrónicos que requieren un equilibrio óptimo entre durabilidad, facilidad de fabricación y seguridad electrostática.
Nylon ESD: El Nylon (Poliamida) ESD se produce mediante la incorporación de cargas conductivas o fibras especiales en una matriz de poliamida técnica, otorgándole propiedades disipativas junto con una excepcional resistencia mecánica, al desgaste y a la fatiga. Este material es ideal para aplicaciones dinámicas y sometidas a esfuerzos repetitivos en condiciones industriales severas. Se utiliza ampliamente en la fabricación de utillajes de precisión, engranajes, guías, soportes robustos y piezas funcionales duraderas para la manipulación y el ensamblaje seguro de componentes electrónicos.
Normas ESD
Las normas aplicables a materiales ESD establecen los criterios técnicos para clasificar, medir y validar el comportamiento eléctrico de los materiales utilizados en entornos donde se manejan dispositivos electrónicos sensibles. Estas normas aseguran que los materiales no acumulen cargas peligrosas y que permitan una disipación controlada de la electricidad estática, reduciendo el riesgo de descargas electrostáticas.

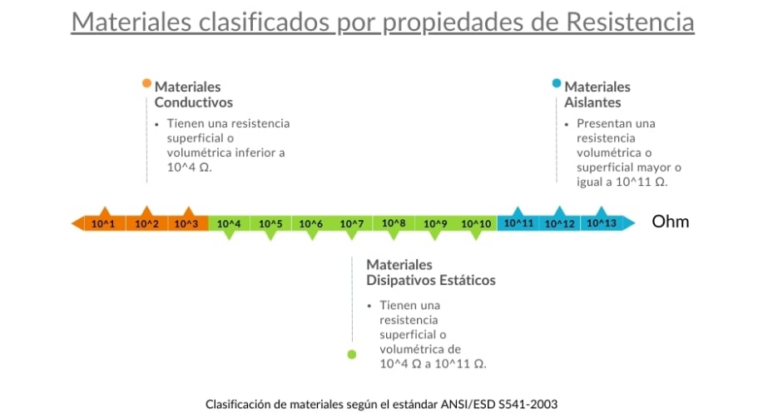

Una de las referencias más importantes es la serie IEC 61340, que define los rangos de resistividad superficial y volumétrica para materiales conductivos, disipativos y aislantes, así como los métodos de medición correspondientes. Normas como la IEC 61340-2-1 y IEC 61340-2-3 especifican cómo medir la resistencia eléctrica, mientras que la IEC 61340-4-1 describe el método para evaluar el tiempo de decaimiento de carga, un parámetro clave en materiales ESD.
En el ámbito industrial, las normas ANSI/ESD STM (Standard Test Methods) son ampliamente utilizadas para caracterizar materiales ESD. La ANSI/ESD STM11.11 se emplea para medir la resistividad superficial, y la ANSI/ESD STM11.12 para la resistividad volumétrica de plásticos, recubrimientos, filamentos y otros materiales poliméricos.
El cumplimiento de estas normas permite seleccionar materiales ESD adecuados para aplicaciones electrónicas críticas y garantiza su compatibilidad con estándares como IEC 61340-5-1 y ANSI/ESD S20.20. De esta manera, los materiales ESD no solo cumplen una función mecánica, sino que forman parte activa de la estrategia de protección electrostática en la industria electrónica.
Servicios especializados en impresión 3D

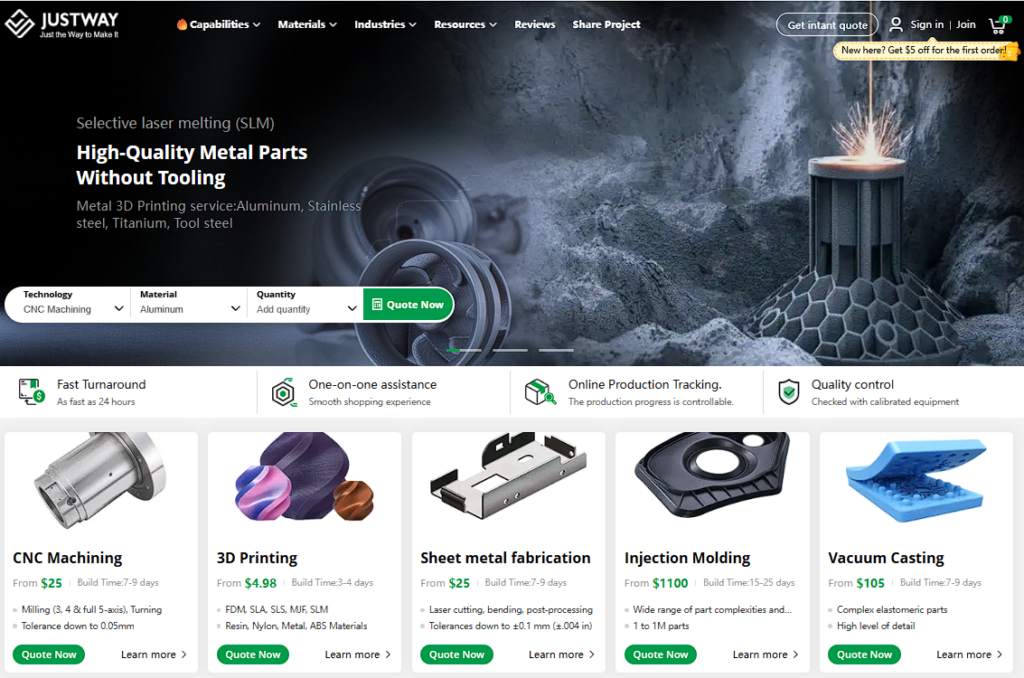

Una forma eficiente y accesible de fabricar productos personalizados y prototipos de alta calidad es utilizar plataformas especializadas en impresión 3D, como JUSTWAY, que ponen al alcance tecnologías avanzadas como Fusión Selectiva por Láser (SLM), Estereolitografía (SLA), Sinterización Selectiva por Láser (SLS), Fusión por Chorro Múltiple (MJF), Modelado por Deposición Fundida (FDM) y Procesamiento Digital de Luz (DLP).
Enviar tus archivos de diseño 3D a través de su plataforma y recibir una cotización instantánea acelera significativamente el proceso de fabricación de productos, desde el prototipado hasta la producción en serie.
JUSTWAY ofrece una amplia variedad de materiales plásticos, metálicos y compuestos, incluyendo PLA, ABS, PETG, Nylon, aluminio, acero inoxidable, cobre, titanio, fibra de carbono, y acrílico, entre otros. También puedes fabricar modelos 3D translúcidos mediante impresión 3D FDM, o en resina transparente (UTR-8100 Transparent) mediante impresión 3D SLA.
Además, es posible crear modelos multicolor en todos los colores mediante impresión 3D FDM+AMS, eligiendo hasta cuatro colores de material PLA. Asimismo, puedes fabricar modelos multicolor en todos los colores y sin restricciones mediante impresión 3D SLA. Para adaptarse mejor a tus diversos requisitos de color, te recomendamos subir tus archivos de diseño en formato OBJ, junto con un archivo .MTL que contenga la información de color y textura. (Por favor, especifica cualquier solicitud adicional en las notas del pedido).
Los materiales ESD en impresión 3D representan una herramienta estratégica para la industria electrónica moderna. Permiten fabricar componentes funcionales que no solo cumplen una función mecánica, sino que también protegen activamente los dispositivos frente a descargas electrostáticas.
A medida que la electrónica se vuelve más compacta y sensible, y la manufactura aditiva continúa evolucionando, el uso de materiales ESD impresos en 3D será cada vez más común en prototipado y producción de dispositivos electrónicos.
