Microchip ha presentado un nuevo kit de evaluación Curiosity Nano que integra la familia de microcontroladores PIC16F17576, diseñado con una arquitectura de bajo consumo, medición precisa de señales analógicas y periféricos digitales avanzados. Además, tiene un precio accesible, de $10 dólares, lo que lo convierte en una excelente opción para estudiantes, aficionados y desarrolladores.
Esta placa incluye un programador/depurador integrado compatible con el entorno MPLAB X IDE, permitiendo una experiencia de desarrollo sin necesidad de hardware adicional. También admite la programación de arrastrar y soltar (drag-and-drop), facilitando la carga rápida de código al dispositivo. Además, incorpora un puerto serie virtual (CDC) conectado a un módulo UART, lo que simplifica la comunicación entre el microcontrolador y el entorno de desarrollo.
El PIC16F17576 se destaca por su capacidad para realizar mediciones analógicas continuas con un consumo inferior a 3 µA, incluso cuando el núcleo del microcontrolador se encuentra en modo de suspensión. Esto es posible gracias a su comparador de bajo consumo y referencia de voltaje integrada, lo que lo convierte en una solución ideal para sistemas alimentados por batería. El Administrador de Periféricos Analógicos (APM) permite activar solo los bloques necesarios, optimizando así el consumo global del sistema.
Otro punto fuerte del PIC16F17576 es la inclusión de cuatro amplificadores operacionales (OP) con ganancia programable por software, lo que permite ajustar dinámicamente el nivel de amplificación según las condiciones de señal. Esta capacidad no solo reduce el ruido, sino que también mantiene la precisión y la eficiencia energética. Complementando estas funciones, el microcontrolador incorpora un convertidor analógico-digital (ADC) diferencial de 12 bits con promediado automático, ideal para obtener lecturas estables en señales analógicas volátiles en un amplio rango.

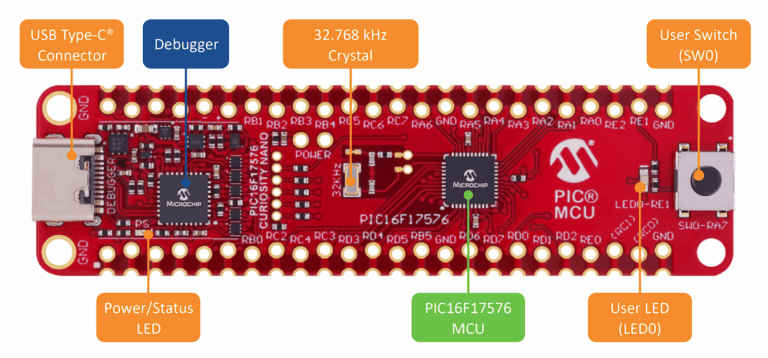

Características principales
- Microcontrolador PIC16F17576
- Oscilador interno ajustable: hasta 32 MHz
- Convertidor analógico-digital diferencial de 12 bits con computación (ADCC) con una frecuencia de muestreo de hasta 300 ksps
- Dos convertidores digital-analógicos (DAC) de 10 bits
- Hasta cuatro amplificadores operacionales (OP)
- Módulo de referencia de voltaje de baja potencia (VREFLP)
- Dos comparadores analógicos:
- Módulo Comparador (CMP)
- Módulo comparador de baja potencia (CMPLP)
- Administrador de periféricos analógicos (APM)
- Dos módulos de captura/comparación/PWM (CCP) de 16 bits
- Un generador de forma de onda complementario (CWG)
- Dos EUSART (compatibles con RS-232, RS-485 y LIN)
- Dos MSSP (I₂C o SPI)
- Hasta tres temporizadores de 8 bits (TMR2/4/6) con HLT
- Dos temporizadores de 16 bits (TMR1/3) con control de puerta
- Un cristal de 32,768 kHz
- Depurador integrado
- Identificación de placa en Microchip MPLAB® X IDE
- Un LED verde de encendido y estado
- Programación y depuración
- Puerto serie virtual (CDC)
- Dos canales de analizador lógico (DGI GPIO)
- Alimentado por conector USB tipo C
- Voltaje objetivo ajustable
- Regulador LDO MIC5353 controlado por el depurador integrado
- Voltaje de salida de 1,8 a 5,1 V (limitado por el voltaje de entrada USB)
- Corriente de salida máxima de 500 mA
Aplicaciones
El microcontrolador PIC16F17576 es ideal para una amplia gama de aplicaciones que requieren monitoreo eficiente y continuo. Entre ellas se encuentran el monitoreo ambiental e industrial, la detección de gases, vibraciones y movimiento, la medición de caudal y deformaciones, el seguimiento de activos sensibles a la temperatura, así como diversas soluciones en automatización de hogares y edificios inteligentes, donde la eficiencia energética y la precisión de los datos son fundamentales.

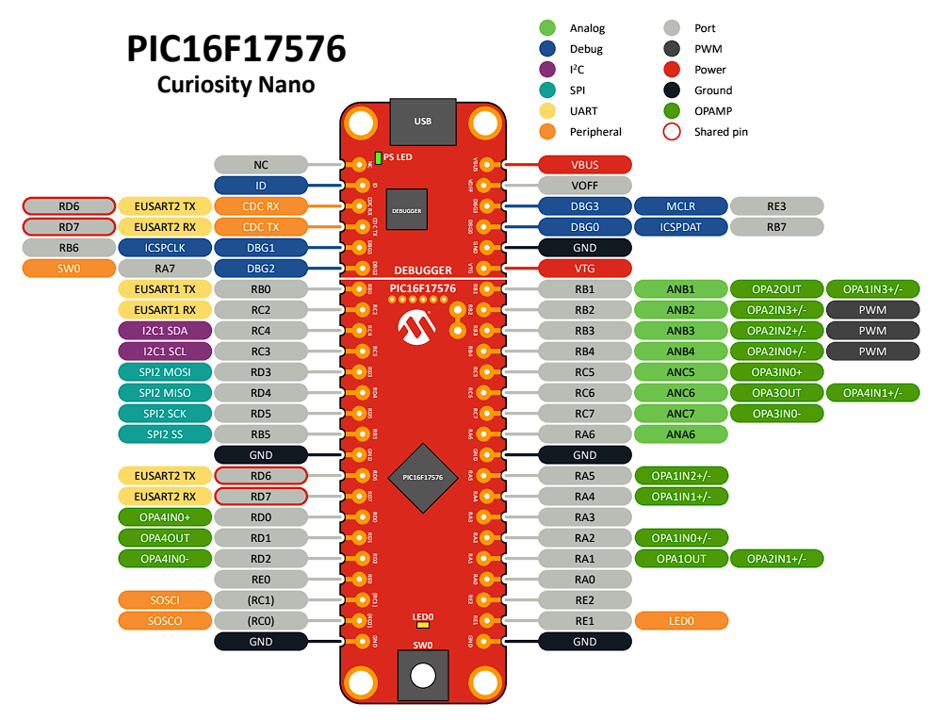

Mapa de pines PIC16F17576 Curiosity Nano
