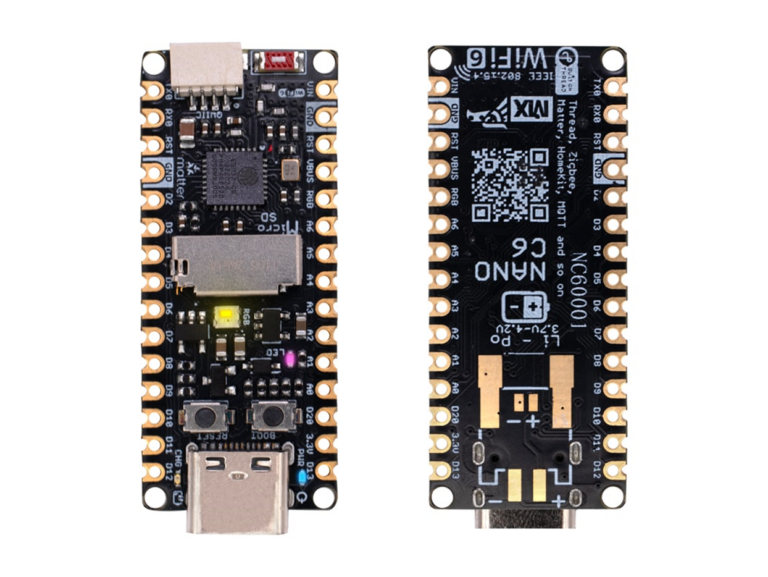

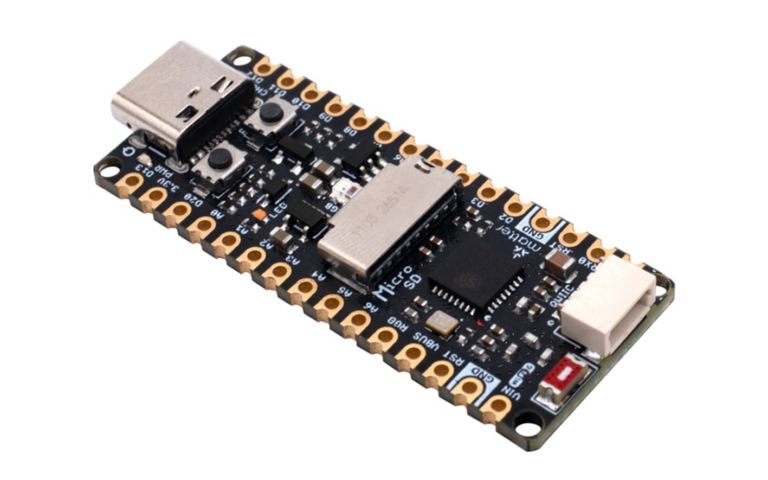

Unit Electronics ha lanzado una placa de desarrollo orientada a aplicaciones IoT, la PULSAR ESP32-C6. Esta pequeña placa está basada en un ESP32-C6 de Espressif Systems y cuenta con comunicación Wi-Fi y Bluetooth. La Pulsar integra una ranura para tarjetas microSD, un LED RGB y un conector QWIIC compatible con módulos de sensores y actuadores mediante el protocolo I2C. Su diseño compacto permite su integración en el desarrollo de dispositivos inteligentes, productos IoT y aplicaciones de robótica y automatización. La placa está disponible por un precio de $189 MXN en la tienda oficial de Unit Electronics.
La placa incorpora un procesador ESP32-C6FH4 RISC-V de 32 bits a 160 MHz, 512 KB de SRAM y conectividad Wi-Fi 6, Bluetooth 5 LE e IEEE 802.15.4 (Zigbee 3.0 y Thread). Además, incluye una ranura microSD para tarjetas de hasta 64 GB conectada a los pines de comunicación SPI, un conector QWIIC (JST-SH) compatible con módulos de expansión mediante el protocolo I2C, un LED RGB WS2812B direccionable y soporte para batería LiPo de 3.7 V–4.2 V (conectores PH2.0 mm/JST 1.25 mm no ensamblados), lo que la convierte en una solución versátil para proyectos portátiles y de bajo consumo.
Características generales
- ESP32-C6FH4 (Single-core RISC-V de 32 bits a 160 MHz)
- Memoria RAM: 512 KB SRAM
- Memoria ROM: 320 KB (para funciones del sistema)
- Flash integrado: 4 MB (SPI Flash)
- EFUSE: 1 Kbit (almacena MAC, configuración, cifrado, etc.)
- Wi-Fi 6 (802.11ax): Banda de 2.4 GHz, hasta 150 Mbps, soporta OFDMA y TWT
- Bluetooth 5.0 LE: Compatible con BLE Mesh, mayor alcance y velocidad (2 Mbps)
- IEEE 802.15.4: Soporta Zigbee, Thread y Matter (para redes de malla)
- Voltaje de entrada:
- USB-C (5V) o VIN (hasta 6V)
- Batería LiPo: Soporte para 3.7V–4.2V (conector PH2.0mm/JST1.25mm)
- Regulador de voltaje: AP2112K LDO (3.3V, 600 mA máx.)
- Gestión de batería: MCP73831 (Carga a 200 mA)
- Modos de bajo consumo: Modem-sleep, Light-sleep y Deep-sleep
- LED de alimentación (azul)
- LED de carga (naranja)
- LED programable (rosa, GPIO6/D13)
- LED RGB direccionable (WS2812B, GPIO8)
- Botón de RESET
- Botón de BOOT/FLASH
- GPIO: 22 pines digitales (compatibles con Arduino Nano).
- ADC: 7 canales de 12 bits.
- PWM: Control por hardware en múltiples pines.
- Comunicación serie:
- 2× UART (UART0, UART1)
- 1× UART de bajo consumo (LP_UART)
- 1× SPI, 1× I2C, 1× I2C de bajo consumo (LP_I2C)
- 2× controladores TWAI (CAN 2.0) para comunicación industrial/automotriz.
- USB 2.0 Full-Speed (con PHY integrado)
- Conector QWIIC/JST-SH (I2C de bajo consumo)
- Ranura MicroSD (hasta 64 GB, vía SPI)
- Documentación

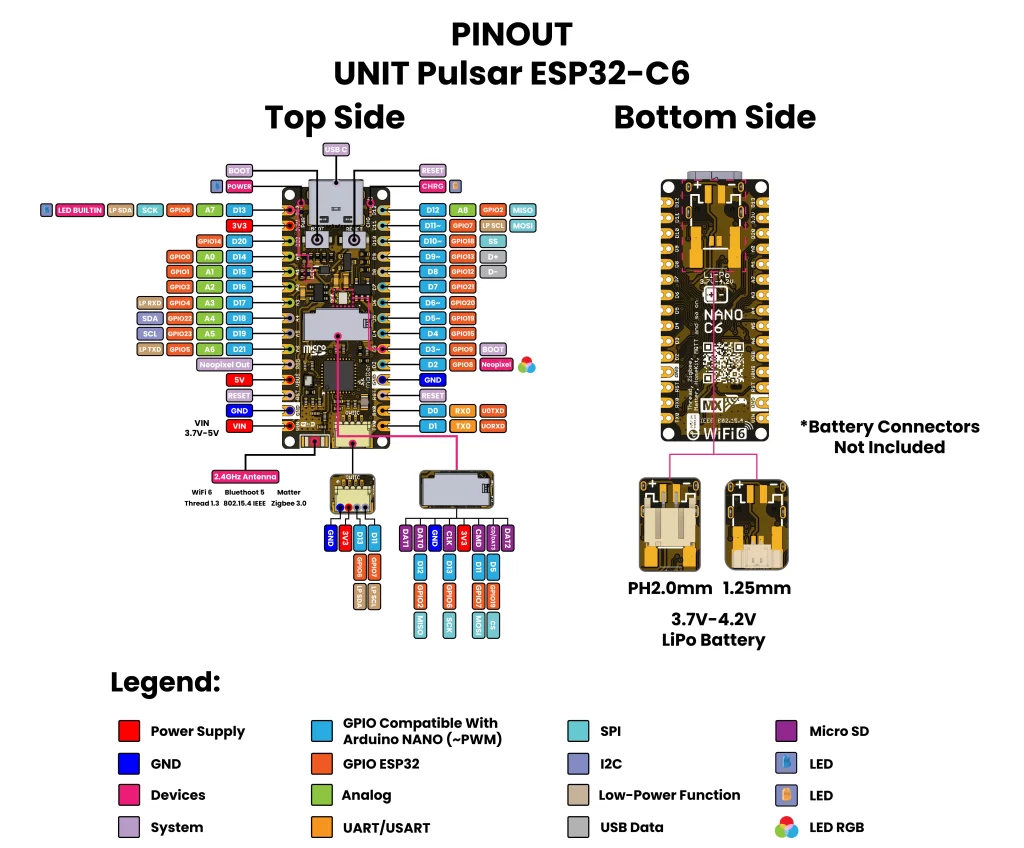

Diagrama de pines Pulsar ESP32-C6
