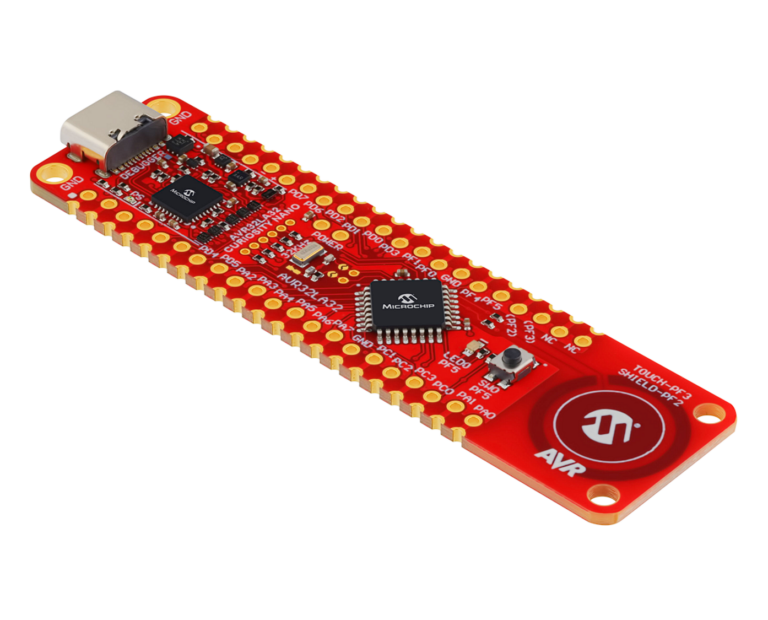

Microchip ha lanzado el Curiosity Nano AVR32LA32, un kit de evaluación basado en el microcontrolador AVR32LA32, diseñado para facilitar el desarrollo y la evaluación de aplicaciones con interfaces táctiles capacitivas. El dispositivo incorpora capacidades avanzadas de supresión de ruido que mejoran la fiabilidad de la detección táctil. Además, admite un amplio rango de voltaje de alimentación, de 1.62 V a 5.5 V, lo que permite utilizarlo tanto en aplicaciones de bajo consumo alimentadas por batería como en sistemas de alimentación convencionales. Gracias a estas características, el kit resulta adecuado para el desarrollo de dispositivos portátiles, electrodomésticos y equipos que requieren una interfaz táctil confiable y de bajo consumo. El Curiosity Nano AVR32LA32 tiene un precio de $9.99 USD en la tienda oficial de Microchip.
Este kit de evaluación está basado en el microcontrolador AVR32LA32, que integra 32 KB de memoria Flash, 2 KB de SRAM y 512 bytes de EEPROM y una frecuencia máxima de operación de 20 MHz. Entre sus principales características destaca el Controlador Táctil Periférico (PTC), compatible con las tecnologías Driven Shield+ y Boost Mode, que permiten implementar botones táctiles capacitivos, deslizadores, ruedas y superficies táctiles 2D con una elevada inmunidad al ruido. El dispositivo admite hasta 27 canales de detección por autocapacitancia y también es compatible con sensores de capacitancia mutua, ofreciendo un excelente rendimiento en aplicaciones táctiles. Además, integra funciones de seguridad de hardware que facilitan el desarrollo de aplicaciones para electrodomésticos (IEC 60730), sistemas industriales (IEC 61508) y aplicaciones automotrices (ISO 26262). En el apartado analógico incorpora un convertidor analógico-digital (ADC) de 10 bits y un comparador analógico, mientras que sus periféricos incluyen tres temporizadores/contadores de 16 bits, interfaces de comunicación USART, SPI e I²C, un Sistema de Eventos de cuatro canales y un bloque de Lógica Configurable (CCL) con cuatro tablas de búsqueda (LUT).

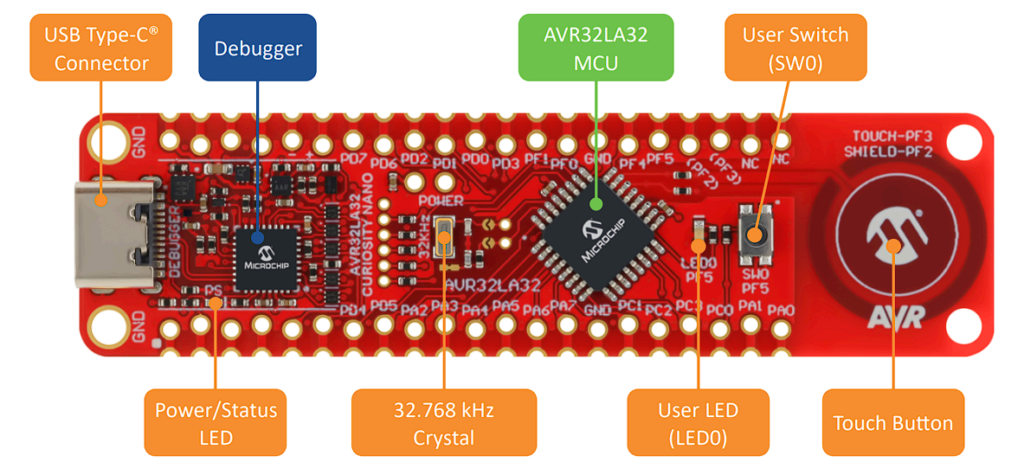

Características Curiosity Nano AVR32LA32
- Microcontrolador AVR32LA32.
- Depurador Nano integrado (On-Board Nano Debugger):
- Programación y depuración del microcontrolador.
- Puerto serie virtual mediante USB CDC.
- LED verde de alimentación y estado.
- Dos canales GPIO de depuración (DGI GPIO).
- Identificación automática de la placa en los entornos de desarrollo de Microchip.
- Alimentación y conectividad:
- Conector USB Type-C® para alimentación y transferencia de datos.
- Voltaje de alimentación del dispositivo ajustable entre 1.62 V y 5.5 V (hasta 500 mA), controlado por el depurador integrado.
- Periféricos de hardware:
- LED de usuario amarillo.
- Pulsador mecánico de usuario.
- Botón táctil capacitivo.
- Cristal de 32.768 kHz para temporización de alta precisión.
- Conector Curiosity Nano Edge:
- Compatible con las placas base Curiosity Nano.
- Disposición escalonada para conectores de pines de ajuste por presión (press-fit).
- Compatible con protoboards (breadboards).
- Bordes metalizados (castellated edges) para facilitar el montaje superficial (SMD).
- Documentación
Características AVR32LA32
- CPU AVR® con frecuencia de operación de hasta 20 MHz.
- 32 KB de memoria Flash programable en el sistema (ISP), 2 KB de SRAM y 512 bytes de EEPROM.
- Rango de voltaje de alimentación: 1.62 V a 5.5 V.
- Controlador de Toque Periférico (PTC).
- Soporta hasta 27 canales de detección táctil por autocapacitancia.
- Convertidor Analógico a Digital (ADC) de 10 bits.
- Comparador analógico integrado.
- Tres temporizadores/contadores de 16 bits.
- Interfaces de comunicación serie USART, SPI e I²C.
- Sistema de Eventos de cuatro canales.
- Lógica Personalizable Configurable (CCL) con cuatro tablas de búsqueda (LUT).
- Función de deshabilitación de la interfaz de programación y depuración (PDID).

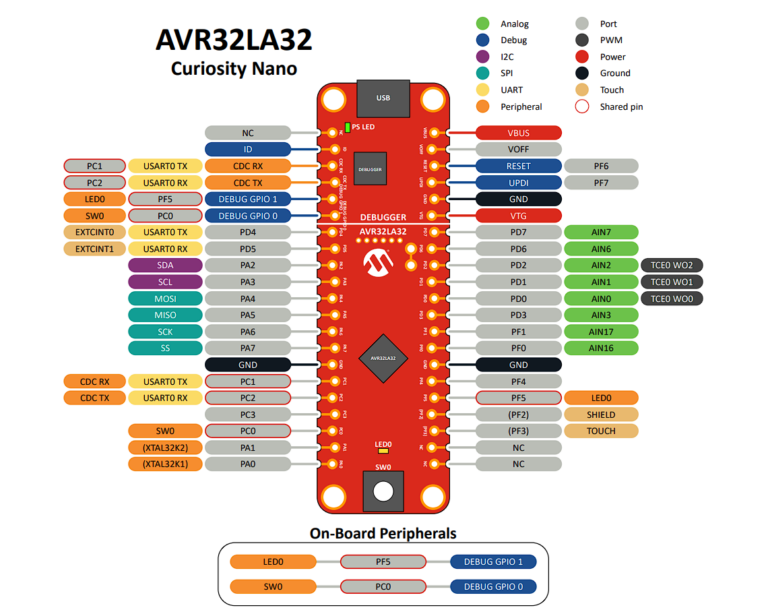

Diagrama de pines AVR32LA32 Curiosity Nano
