En la industria moderna, fabricar componentes de dimensiones milimétricas con precisión es un requisito indispensable en sectores como la electrónica, la medicina y la industria aeroespacial. El mecanizado CNC se ha consolidado como una de las tecnologías más confiables para producir piezas de alta precisión, garantizando tolerancias estrictas y una excelente repetibilidad incluso en producciones de gran volumen.
Precisión y exactitud en mecanizado CNC
Un centro de mecanizado CNC de alta calidad combina tres características fundamentales: precisión, exactitud y repetibilidad.
La precisión es la capacidad de una máquina para fabricar una pieza cuyas dimensiones, geometrías y características sean lo más cercanas posible a las especificadas en un modelo CAD o en los planos de ingeniería. La exactitud indica qué tan cercana es la dimensión obtenida al valor nominal especificado en el plano de ingeniería. Por su parte, la repetibilidad es la capacidad de la máquina para reproducir de forma consistente el mismo resultado en ciclos de producción sucesivos.
La combinación de estas tres cualidades permite fabricar componentes que cumplen las especificaciones dimensionales y mantienen un nivel de calidad constante durante toda la producción.
Tolerancias en mecanizado CNC
La tolerancia es el margen permitido de variación respecto a la dimensión nominal de una pieza. En el mecanizado CNC, ninguna pieza puede fabricarse exactamente con la medida teórica debido a factores como la resolución de la máquina, el desgaste de las herramientas, las vibraciones y las variaciones térmicas. Por ello, el diseñador especifica un rango de variación aceptable que garantice el correcto funcionamiento del componente y que pueda alcanzarse con las capacidades del proceso de mecanizado.
Las tolerancias importan de forma particular en piezas pequeñas. En componentes de gran tamaño, una desviación de 0.1 mm suele ser insignificante en proporción a la pieza completa; sin embargo, en un componente milimétrico, esa misma desviación representa un porcentaje de error mucho mayor, lo que puede comprometer el ensamblaje con otras piezas, el funcionamiento mecánico, la funcionalidad eléctrica u óptica en dispositivos de precisión, e incluso la seguridad en aplicaciones médicas o aeroespaciales donde el margen de error es crítico.
Es común encontrar rangos de ±0.01 mm a ±0.05 mm en aplicaciones de alta precisión como la médica, óptica o aeroespacial; de ±0.05 mm a ±0.1 mm en componentes industriales de precisión estándar; y de ±0.1 mm o más en piezas donde el ajuste no es crítico.
Cuanto más estrecha es la tolerancia, mayor es el costo y el tiempo de producción, porque exige máquinas más sofisticadas, herramientas de corte más finas, mejor control térmico y procesos de inspección más rigurosos.
Importancia del acabado superficial

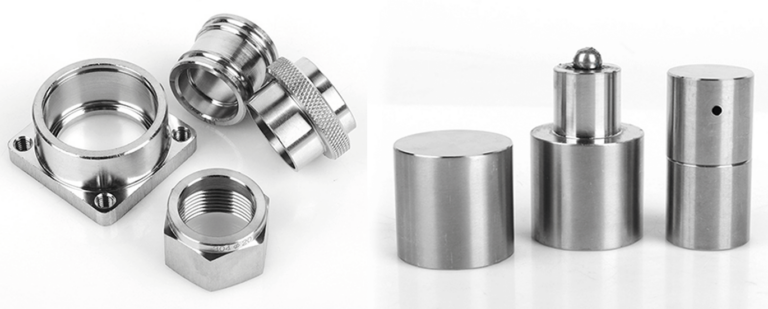

El acabado superficial es una característica importante, ya que influye directamente en el desempeño, la durabilidad y la precisión de la pieza. Aunque un componente cumpla con las dimensiones especificadas, una superficie con una rugosidad excesiva puede afectar su funcionamiento, especialmente en aplicaciones donde existen movimientos de precisión, contacto entre piezas o requisitos ópticos y electrónicos. Una rugosidad que podría ser aceptable en un componente de gran tamaño puede resultar crítica en una pieza milimétrica, alterando el ajuste, aumentando la fricción o dificultando el ensamblaje con otros elementos.
El acabado superficial suele evaluarse mediante parámetros de rugosidad, siendo el más utilizado el valor Ra (Rugosidad Media Aritmética). Cuanto menor es el valor de Ra, más lisa será la superficie obtenida. En aplicaciones industriales generales son habituales valores comprendidos entre 0.8 y 3.2 µm, mientras que en componentes de alta precisión, como implantes médicos, moldes, piezas ópticas o dispositivos electrónicos, es común exigir acabados inferiores a 0.4 µm, e incluso del orden de 0.1 µm mediante procesos de rectificado, bruñido o pulido.
El acabado superficial también influye en propiedades como la resistencia al desgaste, la fatiga y la corrosión. Superficies más lisas reducen la concentración de esfuerzos y el coeficiente de fricción, lo que mejora la vida útil de componentes sometidos a movimiento continuo o cargas repetitivas. Asimismo, un acabado de alta calidad facilita la aplicación de recubrimientos, tratamientos superficiales y procesos de adhesión.
Factores que determinan la precisión final
La precisión final de una pieza depende de varios factores que actúan en conjunto.
Calidad y rigidez de la máquina CNC: No todas las máquinas CNC ofrecen el mismo nivel de precisión. Factores como la rigidez estructural, la calidad de los husillos, los sistemas de guiado lineal y la resolución de los servomotores influyen directamente en la capacidad de la máquina para mantener tolerancias estrechas, especialmente en piezas de pocos milímetros.
Selección de herramientas de corte: En mecanizado de precisión, el diámetro, la geometría y el desgaste de las fresas o brocas afectan directamente el resultado. Herramientas de micro-mecanizado, diseñadas específicamente para componentes pequeños, permiten cortes más limpios y controlados que las herramientas estándar.
Control térmico: El calor generado durante el mecanizado provoca dilatación tanto en la pieza como en la máquina. En tolerancias ajustadas, incluso una variación de pocos grados puede desviar la medida final más allá del rango permitido. En la fabricación de precisión suelen trabajar en ambientes con temperatura controlada y usan refrigerantes durante el proceso.
Material de la pieza: Cada material se comporta de forma distinta bajo la herramienta de corte. Metales como el aluminio son más fáciles de mecanizar con precisión que aceros endurecidos o titanio, que generan más calor y desgaste de herramienta, lo que puede afectar la consistencia dimensional.
Programación y simulación previa: Antes de mecanizar, el programa CNC (generado a partir de un modelo CAD/CAM) debe simular correctamente las trayectorias de corte. Errores en la programación —velocidades de avance inadecuadas, compensaciones de herramienta mal calculadas— se traducen directamente en desviaciones dimensionales.

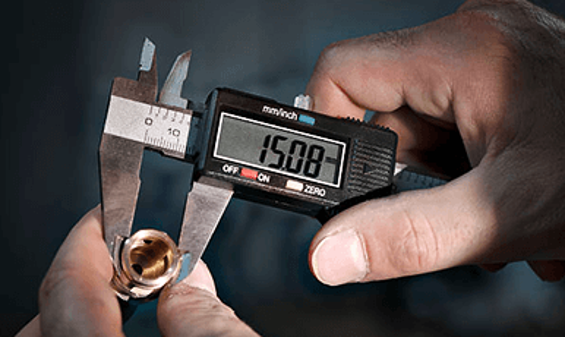

Sistemas de medición y control de calidad: La precisión no termina cuando la pieza sale de la máquina. Se requiere verificación con instrumentos como micrómetros, calibradores digitales, máquinas de medición por coordenadas (CMM) o escáneres ópticos, especialmente en piezas donde el error tolerado es mínimo.
Buenas prácticas para diseñar pensando en la precisión
1. Consulta con el fabricante antes de finalizar el diseño: Un buen proveedor de mecanizado puede indicar qué tolerancias son alcanzables de forma consistente con su maquinaria.

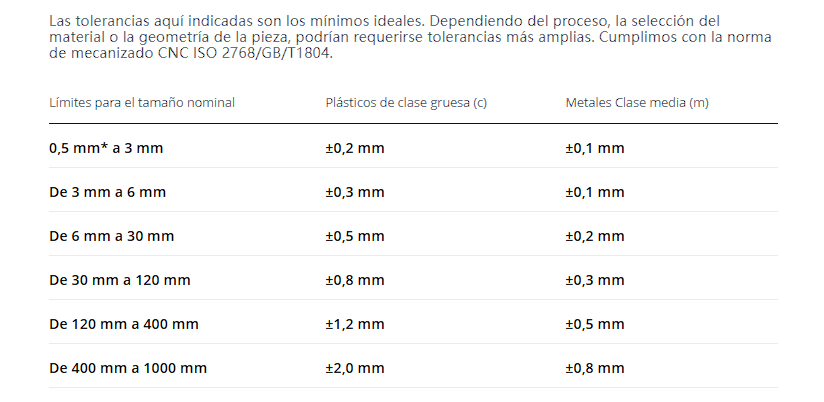

A continuación, se presenta una referencia basada en las capacidades de mecanizado CNC publicadas por JUSTWAY, una plataforma especializada en la fabricación bajo demanda de prototipos y piezas de producción mediante procesos como fresado CNC, torneado CNC y electroerosión (EDM). De acuerdo con el fabricante, las tolerancias generales siguen la norma ISO 2768/GB/T 1804, aunque las tolerancias finales pueden variar según el material, la geometría de la pieza y el proceso de mecanizado empleado.
2. Especifica solo las tolerancias que realmente necesitas: no todas las dimensiones de una pieza requieren el mismo nivel de precisión. Las tolerancias más estrictas deben reservarse para las superficies y características funcionales críticas, como diámetros de ajuste, alojamientos para rodamientos, orificios de posicionamiento, roscas, superficies de sellado o elementos que intervienen directamente en el ensamblaje y el funcionamiento del componente. En cambio, las dimensiones que no afectan el desempeño pueden definirse con tolerancias generales, lo que simplifica el proceso de fabricación.
Una práctica recomendada en el diseño para manufactura (DFM) consiste en aplicar tolerancias estrictas únicamente donde sean realmente necesarias y utilizar tolerancias estándar en el resto de la pieza. Este enfoque permite optimizar los tiempos de producción, reducir el desperdicio y el costo de fabricación, sin comprometer la calidad, la funcionalidad ni la confiabilidad del componente final.

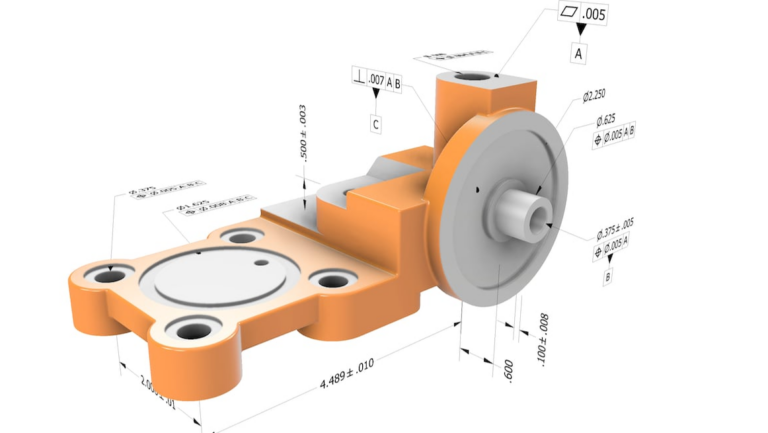

Cuando una característica funcional requiere una mayor precisión, es recomendable especificar tolerancias individuales en el plano de fabricación en lugar de depender únicamente de las tolerancias generales. Asimismo, es aconsejable indicar las referencias o datums para las mediciones, así como las características geométricas críticas mediante normas de Dimensionamiento y Tolerancias Geométricas (GD&T), cuando la aplicación lo requiera.
3. Considera el material desde el inicio: la selección del material influye directamente en la precisión y las tolerancias que pueden alcanzarse durante el mecanizado. Cada material presenta propiedades mecánicas diferentes, como dureza, resistencia, ductilidad y estabilidad térmica, que afectan el comportamiento durante el corte. Materiales fáciles de mecanizar, como el aluminio 6061, permiten obtener tolerancias ajustadas con menor tiempo de fabricación, mientras que aleaciones de titanio, aceros para herramientas o aceros inoxidables suelen requerir herramientas especializadas, velocidades de corte más bajas y estrategias de mecanizado más cuidadosas, lo que incrementa el costo del proceso.
Seleccionar el material adecuado desde la etapa de diseño no solo facilita alcanzar las tolerancias requeridas, sino que también optimiza el tiempo de mecanizado, reduce el desgaste de las herramientas y disminuye el costo total de fabricación. Antes de definir el material definitivo, es recomendable consultar con el fabricante para verificar su disponibilidad, maquinabilidad y compatibilidad con los requisitos dimensionales y funcionales del componente.

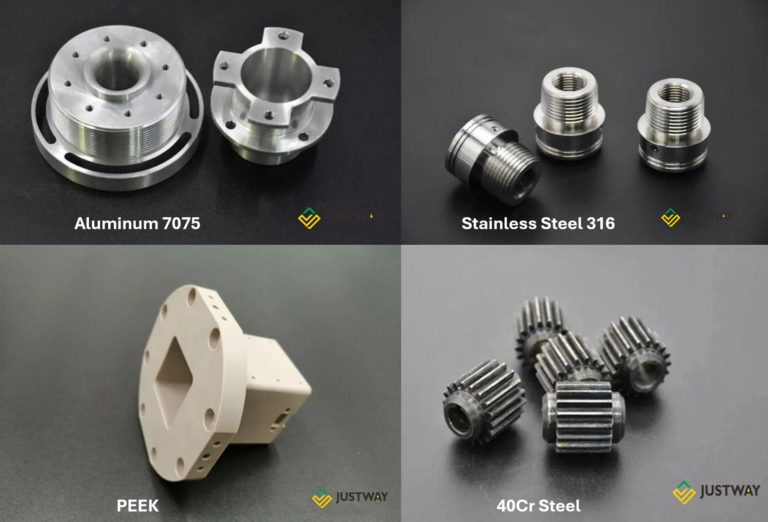

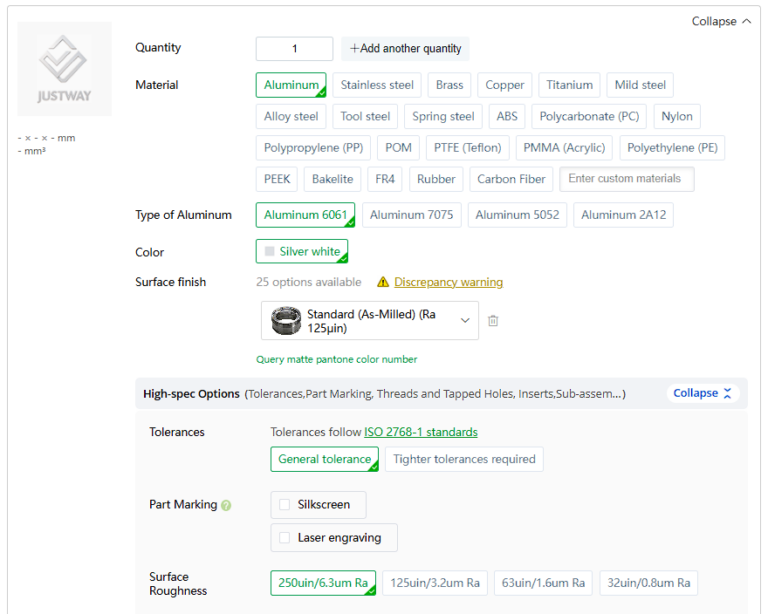

Plataformas de fabricación como JUSTWAY ofrecen una amplia variedad de materiales para mecanizado CNC, lo que permite seleccionar la opción más adecuada según los requisitos mecánicos, térmicos y económicos de cada proyecto. Entre los metales disponibles se encuentran aluminio, acero inoxidable, latón, cobre, titanio, aceros, plásticos de ingeniería (ABS, PC, nylon, PP, POM, PTFE, PMMA, PE y PEEK), además de materiales especiales como baquelita, FR4 y fibra de carbono.

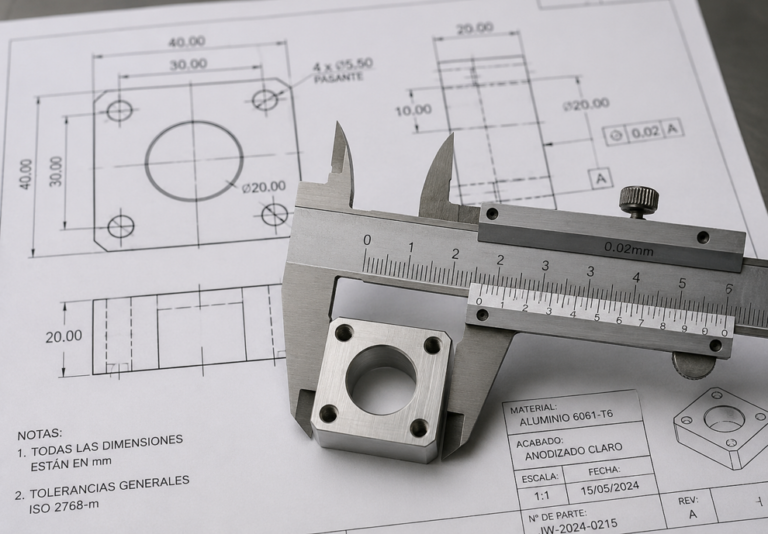

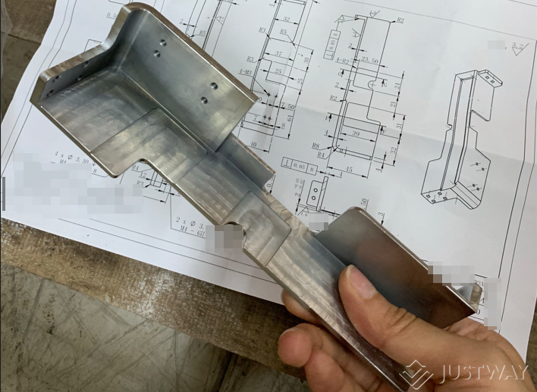

4. Incluye planos de inspección claros: los planos de fabricación deben identificar de forma precisa las dimensiones críticas, las tolerancias asociadas y, cuando sea necesario, el método o instrumento de medición que se utilizará para verificarlas. Esto reduce las ambigüedades durante el control de calidad y garantiza que tanto el diseñador como el fabricante evalúen las piezas con los mismos criterios.
Es recomendable revisar el plano con el proveedor para confirmar que las tolerancias especificadas son técnicamente viables y pueden alcanzarse de forma consistente con el proceso de mecanizado seleccionado. De esta manera se logra un equilibrio entre la precisión requerida, el tiempo de fabricación y el costo total del componente.
El mecanizado CNC representa una de las tecnologías más fiables en la fabricación de componentes milimétricos con alta precisión. Su capacidad para mantener tolerancias estrictas y garantizar una excelente repetibilidad lo convierte en un proceso indispensable para industrias donde la calidad y la exactitud son fundamentales.
En definitiva, comprender la relación entre precisión, exactitud, tolerancias y acabado superficial permite diseñar componentes más eficientes y optimizar todo el proceso de fabricación. Trabajar de la mano con un proveedor especializado desde las primeras etapas del proyecto facilita la toma de decisiones técnicas y asegura que el resultado final cumpla con los requisitos de calidad, funcionalidad y desempeño esperados.
